En el vasto y complejo campo de la neurociencia, diversas técnicas electrofisiológicas nos permiten asomarnos a la actividad eléctrica del cuerpo humano, y dos de las más destacadas son la Electroencefalografía (EEG) y la Electrooculografía (EOG). Mientras que el EEG se centra en las oscilaciones cerebrales, el EOG pone el foco en otro órgano sorprendentemente eléctrico: el ojo.
¿Qué es el Electrooculograma (EOG)?
El Electrooculograma (EOG) es una prueba electrofisiológica que mide el potencial eléctrico de reposo existente entre la córnea y la membrana de Bruch en el ojo. Este potencial, conocido como potencial córneo-retiniano, se genera en el epitelio pigmentario de la retina y es fundamental para comprender la función ocular.
Se considera que el ojo humano actúa como un dipolo eléctrico, con la córnea cargada positivamente en la parte frontal y la retina cargada negativamente en la parte posterior. Esta diferencia de potencial es lo que el EOG registra. Cuando el ojo se mueve, la orientación de este dipolo cambia con respecto a los electrodos colocados alrededor del ojo, generando variaciones de voltaje que pueden ser medidas.
¿Cómo Funciona una Prueba de EOG?
Para medir este potencial, se adhieren electrodos a la piel cerca de los ángulos medial y lateral del ojo (para movimientos horizontales) y, a menudo, arriba y abajo del ojo (para movimientos verticales). La prueba típicamente implica pedirle al paciente que mueva los ojos horizontalmente una distancia establecida. El voltaje medido entre los electrodos refleja la posición del ojo. Cuando el ojo se mueve hacia un electrodo positivo, el potencial aumenta; cuando se mueve en la dirección opuesta, disminuye.
Una característica clave del EOG es su respuesta a los cambios en la iluminación. En la oscuridad, el potencial córneo-retiniano disminuye, alcanzando su punto más bajo (el llamado valle oscuro) después de aproximadamente 8-12 minutos. Cuando se enciende la luz, el potencial aumenta, alcanzando un pico (el pico de luz) en unos 10 minutos. La relación entre el pico de luz y el valle oscuro es un indicador crucial de la función del epitelio pigmentario de la retina. Una relación normal suele estar cerca de 2:1. Una relación inferior a 1.7 se considera anormal.
El origen de los potenciales electrooculográficos reside en la interacción del epitelio pigmentario de la retina con la retina media. El aumento del potencial en respuesta a la luz requiere tanto un epitelio pigmentario normal como una función normal de la retina media.
Usos Principales del EOG
El uso más común del electrooculograma en la práctica clínica es para confirmar el diagnóstico de la enfermedad de Best. Esta es una distrofia macular hereditaria que a menudo se identifica inicialmente por la apariencia de una lesión amarillo-ovoide en el fondo del ojo. El diagnóstico se confirma registrando tanto un Electroretinograma (ERG) como un EOG. En la enfermedad de Best, el ERG (que mide la actividad eléctrica de las células fotorreceptoras y bipolares de la retina) suele ser normal, mientras que el EOG muestra una respuesta anormal, específicamente una relación pico de luz/valle oscuro reducida.
Además de su uso en el diagnóstico de ciertas patologías retinianas, el EOG es una herramienta valiosa para el seguimiento de los movimientos oculares. Permite detectar y analizar diferentes tipos de movimientos oculares, como fijaciones, sacadas y parpadeos.
EOG en el Contexto de EEG y Neurociencia

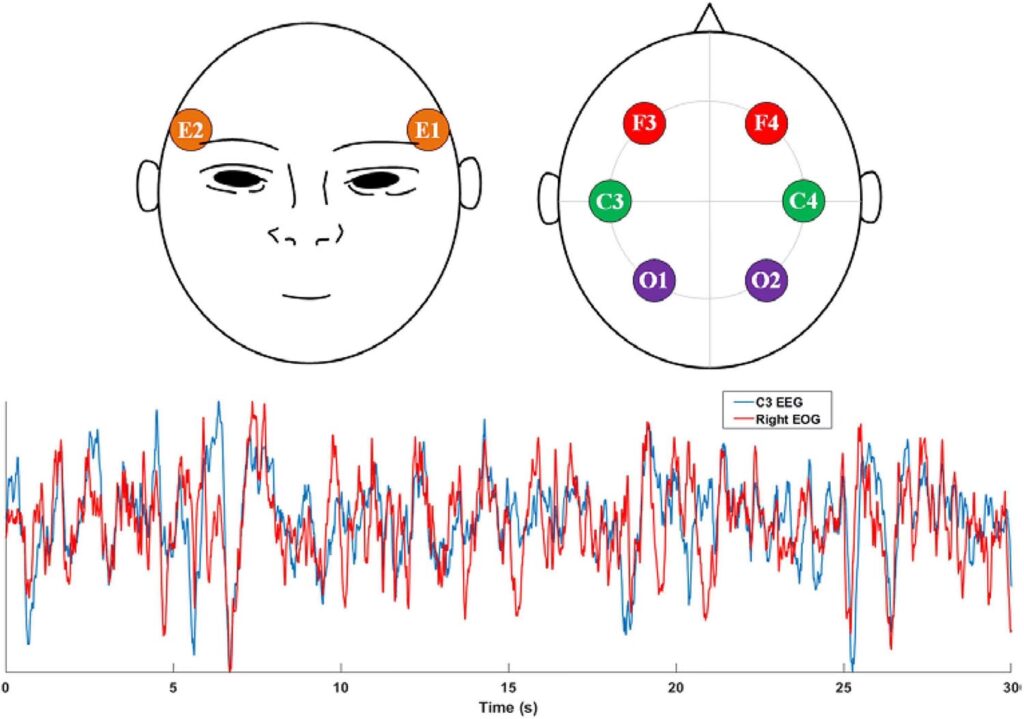

La Electroencefalografía (EEG) y la Electrooculografía (EOG) son métodos de monitorización electrofisiológica que a menudo se utilizan juntos en investigación y aplicaciones clínicas. Mientras que el EEG registra la actividad eléctrica del cerebro (principalmente de las neuronas corticales), el EOG registra los movimientos oculares. Los movimientos oculares generan señales eléctricas de gran amplitud que pueden contaminar las grabaciones de EEG. Por lo tanto, el EOG se utiliza comúnmente para identificar y ayudar a eliminar estos artefactos oculares de las señales de EEG, permitiendo un análisis más limpio de la actividad cerebral.
Ambas técnicas son no invasivas y relativamente sencillas de usar, lo que las hace adecuadas para una amplia gama de aplicaciones, desde la investigación básica en neurociencia hasta la exploración clínica y aplicaciones en entornos aplicados como la industria aeronáutica. Permiten evaluar de manera directa las oscilaciones cerebrales y los movimientos oculares, respectivamente.
Origen de la Respuesta EEG
El EEG registra la actividad eléctrica generada por las sinapsis postsinápticas de las neuronas corticales. Esta actividad se propaga a través del cerebro y el cráneo hasta alcanzar el cuero cabelludo, donde es captada por electrodos. El EEG ofrece una resolución temporal excelente, permitiendo estudiar la actividad neuronal a escala de milisegundos. Los electrodos se colocan en posiciones estandarizadas, como el sistema 10-20 internacional, y la señal registrada (típicamente entre 20 y 150 μV en la banda de 0.5–60 Hz) se amplifica. La señal se muestrea continuamente para permitir el análisis de potenciales relacionados con eventos (ERP) y el espectro de potencia del EEG.
Análisis de Señales EEG
El análisis de EEG se puede realizar en el dominio del tiempo, de la frecuencia o del tiempo-frecuencia. El análisis en el dominio del tiempo proporciona información sobre la amplitud y la temporización. El análisis en el dominio de la frecuencia, a menudo basado en la transformada de Fourier, descompone la señal en diferentes bandas de frecuencia, cada una asociada con distintos estados cerebrales o cognitivos:
| Banda de Frecuencia | Rango (Hz) | Asociación Común |
|---|---|---|
| Delta | 2–4 | Sueño profundo, en adultos frontal, en niños posterior |
| Theta | 4–8 | Somnolencia, sueño ligero, procesamiento cognitivo, carga de memoria de trabajo |
| Alpha | 8–12 | Relajación, ojos cerrados, disminución de la atención (mayor en occipital) |
| Beta | 13–32 | Estado de vigilia, alerta, concentración, actividad motora (mayor en frontal/central) |
| Gamma | >33 | Procesos cognitivos complejos (atención, aprendizaje, memoria) |
El análisis tiempo-frecuencia, a menudo utilizando técnicas como la transformada Wavelet, permite examinar cómo cambian las frecuencias a lo largo del tiempo.
Avances en la Tecnología EEG
Los sistemas de EEG han evolucionado de montajes voluminosos y que requieren mucho tiempo a dispositivos portátiles y ponibles. El EEG ponible, incluidos los sistemas alrededor del oído (cEEGrid) o dentro del oído, mejora la movilidad y permite grabaciones fuera del laboratorio. Estos dispositivos utilizan electrodos más pequeños y a veces prescinden del gel conductor (electrodos secos), aunque esto puede afectar ligeramente la calidad de la señal en comparación con los electrodos húmedos tradicionales.
Origen y Detección de Movimientos Oculares con EOG

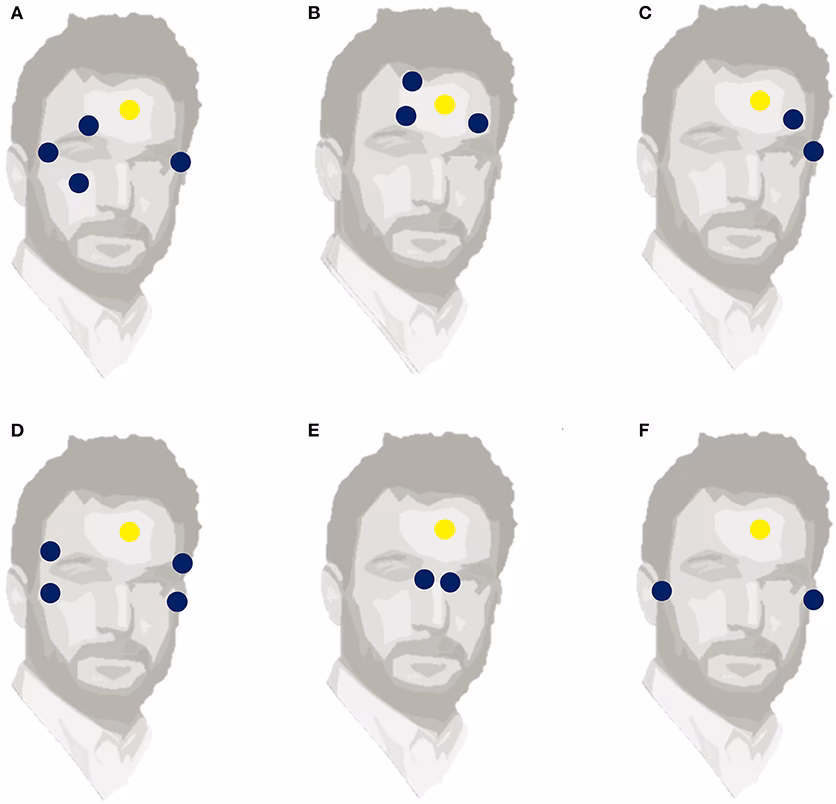

Como se mencionó, el ojo es un dipolo eléctrico. Los electrodos de EOG, colocados estratégicamente alrededor de los ojos, registran los cambios en el potencial córneo-retiniano a medida que el ojo se mueve. La configuración más común implica electrodos horizontales en las comisuras externas y electrodos verticales arriba y abajo del ojo, con un electrodo de referencia (a menudo en la frente o las mastoides).
| Tipo de Electrodo EOG | Ubicación Común | Lo que Mide |
|---|---|---|
| Horizontales | Comisuras externas (medial y lateral) | Movimientos oculares horizontales |
| Verticales | Arriba y abajo del ojo | Movimientos oculares verticales |
| Referencia | Frente, mastoides, puente nasal | Punto de referencia para la medición de voltaje |
Incluso con los ojos cerrados o en personas ciegas, este potencial eléctrico persiste, lo que significa que el EOG puede detectar movimientos oculares en estas condiciones.
Tipos de Movimientos Oculares Capturados por EOG
El EOG es excelente para detectar movimientos oculares rápidos y de gran amplitud:
- Sacadas: Movimientos oculares rápidos y balísticos que cambian la dirección de la mirada entre puntos de fijación. Son fáciles de identificar en el EOG debido a sus amplitudes distintivas.
- Fijaciones: Períodos en los que el ojo se mantiene relativamente quieto en un punto de interés. En el EOG, esto corresponde a períodos de voltaje estable.
- Parpadeos: Generan grandes artefactos en la señal de EOG (y EEG) y pueden detectarse mediante umbrales en la amplitud de la señal.
Otros movimientos, como el seguimiento suave (smooth pursuit) de un objetivo que se mueve lentamente, son más difíciles de distinguir en el EOG debido a su menor amplitud y a la posible confusión con la deriva de la señal. El EOG también puede capturar nistagmo (movimientos oculares rítmicos involuntarios) y movimientos de vergencia (rotación de los ojos hacia adentro o hacia afuera para enfocar objetos a diferentes distancias).
Detección y Procesamiento de Señales EOG
Existen numerosos algoritmos para detectar y clasificar movimientos oculares a partir de datos de EOG, a menudo basados en umbrales de amplitud o derivados temporales. Sin embargo, las señales de EOG están sujetas a artefactos fisiológicos, como la actividad electromiográfica (EMG) de los músculos faciales. Estos artefactos suelen tener frecuencias más altas o formas de onda distintas a las de los movimientos oculares y se manejan a menudo mediante filtrado (pasabanda, pasabajos) y otras técnicas de posprocesamiento.
Aplicaciones Combinadas de EEG y EOG, Especialmente en Aeronáutica
La combinación de EEG y EOG es particularmente poderosa. Permite estudiar simultáneamente la actividad cerebral y el comportamiento ocular, que están intrínsecamente ligados en muchos procesos cognitivos. Por ejemplo, los movimientos oculares (detectados por EOG) son artefactos en el EEG, pero también son indicadores del estado atencional y la carga cognitiva, que se reflejan en los patrones de actividad cerebral (detectados por EEG).
Un campo donde esta combinación es especialmente relevante es la aeronáutica. La monitorización del estado mental de los pilotos y controladores de tráfico aéreo es crucial para la seguridad. El EEG y el EOG pueden proporcionar información valiosa sobre:
- Carga de trabajo mental: Los patrones de actividad EEG (como las bandas theta y alpha) y el comportamiento ocular (como la distribución de las fijaciones) cambian con la demanda de la tarea.
- Fatiga y somnolencia: Marcadores como el aumento de la potencia theta en el EEG, la disminución de la potencia alpha y los cambios en la frecuencia de parpadeo (detectados por EOG) son indicadores de fatiga. La capacidad de detectar la somnolencia no intencional en vuelo es vital para prevenir accidentes.
- Atención y Conciencia Situacional: El análisis de los movimientos oculares puede revelar dónde dirige un operador su atención. Las diferencias en el comportamiento de la mirada entre pilotos expertos y novatos, por ejemplo, pueden indicar estrategias cognitivas más eficientes en los primeros.
Los avances en el EEG y EOG portátiles y con electrodos secos abren nuevas posibilidades para la monitorización en entornos ecológicos como las cabinas de vuelo. Integrar estos sensores en periféricos existentes, como los auriculares de aviación, podría mejorar la interacción humano-sistema y permitir la monitorización psicofisiológica continua sin interferir con las operaciones.
Además de la aeronáutica, las técnicas combinadas de EEG-EOG tienen aplicaciones significativas en la investigación del sueño (donde el EOG es esencial para identificar las etapas REM y no-REM), interfaces cerebro-computadora (BCI), procesamiento de señales y estudios de cognición y conducción.
Preguntas Frecuentes sobre EOG
- ¿El EOG mide la visión?
- No directamente. El EOG mide el potencial eléctrico del ojo y sus cambios con el movimiento. Aunque este potencial se origina en la retina, no evalúa la agudeza visual ni cómo se procesa la información visual.
- ¿Es doloroso o invasivo un examen de EOG?
- No es doloroso. Es un procedimiento no invasivo que implica pegar electrodos en la piel alrededor de los ojos. Puede sentirse una ligera molestia al retirar los electrodos o la pasta conductora.
- ¿Cuánto dura una prueba de EOG?
- Una prueba clínica estándar de EOG para evaluar la función retiniana suele durar entre 30 y 60 minutos, incluyendo períodos de adaptación a la oscuridad y a la luz.
- ¿Puede el EOG detectar cualquier problema ocular?
- No. El EOG es particularmente útil para evaluar la función del epitelio pigmentario de la retina y es la prueba de elección para confirmar la enfermedad de Best. No es adecuado para diagnosticar problemas como cataratas, glaucoma o errores de refracción.
- ¿Cuál es la diferencia principal entre EOG y ERG?
- Ambos son electrofisiológicos oculares, pero miden cosas diferentes. El ERG mide la respuesta eléctrica de la retina a un estímulo luminoso (principalmente fotorreceptores y células bipolares). El EOG mide el potencial eléctrico de reposo entre la córnea y la retina y sus cambios con el movimiento ocular y la iluminación (principalmente la función del epitelio pigmentario).
- ¿Por qué se usa EOG junto con EEG?
- Principalmente para identificar y eliminar artefactos generados por los movimientos oculares en los registros de EEG. Sin embargo, los datos de EOG también son valiosos por sí mismos para estudiar cómo el comportamiento ocular se relaciona con la actividad cerebral y los estados cognitivos.
Conclusión
El Electrooculograma es una técnica electrofisiológica fundamental con aplicaciones tanto clínicas como de investigación. Al medir el potencial eléctrico del ojo y su variación con el movimiento y la luz, proporciona información crucial sobre la función del epitelio pigmentario de la retina y permite un seguimiento detallado del comportamiento ocular. Su combinación con el EEG amplía enormemente nuestras capacidades para estudiar la compleja interacción entre el cerebro y los ojos, con implicaciones significativas en campos que van desde la salud ocular hasta la seguridad en entornos de alto riesgo como la aviación. A medida que la tecnología avanza, los sistemas de EOG y EEG se vuelven más portátiles y accesibles, prometiendo una mayor integración en la monitorización de la salud y el rendimiento humano en una variedad de contextos.
