¿Qué es un Diagrama de Venn?

En el vasto universo de las herramientas visuales diseñadas para organizar y comprender información compleja, el diagrama de Venn emerge como un recurso fundamental, reconocido por su sencillez y eficacia. Permite trazar pensamientos, identificar relaciones y patrones que surgen entre diferentes conceptos o conjuntos de datos. Esta capacidad de visualizar cómo se superponen, comparan y contrastan ideas lo convierte en una herramienta invaluable en múltiples campos, facilitando la toma de decisiones y la comprensión profunda de temas intrincados.

Al utilizar un diagrama de Venn, no solo estás organizando información, sino que estás creando un mapa visual que te ayuda a navegar por la complejidad, destacando similitudes inesperadas y diferencias claras. Es una forma intuitiva de destilar grandes cantidades de datos o ideas en una representación comprensible que revela las conexiones subyacentes.

¿Qué es Exactamente un Diagrama de Venn?

En su forma más básica, un diagrama de Venn es un tipo de gráfico compuesto por círculos que se superponen. La magia reside en esta superposición: cada círculo representa un concepto, un grupo de datos o un conjunto distinto, y las secciones donde estos círculos se intersectan (se superponen) simbolizan las cualidades o elementos que comparten esos conceptos o grupos. Las partes de los círculos que no se superponen representan las características únicas de cada conjunto individual.

Esta representación visual hace que los diagramas de Venn sean excepcionalmente útiles para comparar y contrastar información. Son una herramienta poderosa no solo para identificar diferencias y similitudes, sino también para medir la probabilidad en contextos matemáticos. Su popularidad trasciende disciplinas, siendo ampliamente utilizados en campos tan diversos como los negocios, la educación, las matemáticas, la estadística y la antropología social.

Aunque a menudo se asocian con John Venn, un lógico británico del siglo XIX que formalizó su uso, se han encontrado registros de gráficos similares que datan de siglos antes, incluso tan tempranos como los años 1200. Filósofos medievales ya empleaban diagramas visualmente comprensibles para abordar conceptos matemáticos y de ingeniería preindustrial, sentando las bases de esta duradera herramienta lógica y didáctica.

Tipos Comunes de Diagramas de Venn

Aunque la estructura de círculos superpuestos es central, los diagramas de Venn pueden variar en el número de círculos utilizados, adaptándose a la complejidad de la comparación que se desea realizar. El más conocido es probablemente el de tres círculos, pero existen otras configuraciones:

• Diagrama de Venn de 2 Círculos: El tipo más simple, consta de dos círculos que se superponen en el centro. Ideal para comparar y contrastar solo dos conjuntos o ideas.
• Diagrama de Venn de 3 Círculos: Dispone tres círculos, típicamente en forma de tríada, con una sección central donde los tres se superponen. Permite analizar las relaciones entre tres conjuntos.
• Diagrama de Venn de 4 Círculos: Utiliza cuatro círculos, a menudo dispuestos en forma de diamante o similar, con múltiples áreas de superposición que muestran las interrelaciones entre cuatro conjuntos.
• Diagrama de Edwards-Venn: Desarrollado por el biólogo británico Anthony Edwards, este tipo va más allá de los 2 a 4 círculos tradicionales. Inspirado en la disposición de una pelota de tenis, permite identificar y clasificar características superpuestas entre un número mucho mayor de grupos o conceptos. Es más adecuado para analizar un tema desde una mayor variedad de perspectivas que los diagramas tradicionales, que se usan mejor para conjuntos de datos más pequeños.

Independientemente del tipo, todos los diagramas de Venn cumplen la función esencial de ayudar a comparar y contrastar, visualizando las conexiones entre diferentes elementos.

Ventajas Clave del Uso de un Diagrama de Venn

La elegancia de un diagrama de Venn reside en su simplicidad inherente, combinada con una sorprendente versatilidad. Esta herramienta visual ofrece múltiples beneficios, lo que explica su adopción en campos tan diversos. Algunas de sus ventajas más destacadas incluyen:

• Facilita la Lluvia de Ideas: Son excelentes para sesiones de brainstorming. Al representar ideas potenciales como círculos, las áreas de superposición pueden rápidamente destacar qué conceptos se alinean o combinan mejor, siendo más propicios para una estrategia o solución.
• Visualiza Relaciones: La superposición entre círculos muestra claramente los puntos de conexión y las características compartidas entre diferentes grupos o ideas. Esto ayuda a identificar relaciones y obtener una comprensión más profunda de los beneficios mutuos o las áreas de colaboración.
• Simplifica la Comparación: Son herramientas ideales para la comparación y el contraste. Permiten establecer comparaciones tangibles entre conjuntos de datos que podrían parecer muy diferentes, facilitando la toma de decisiones más informadas al ver visualmente dónde se cruzan y dónde difieren.
• Organiza y Presenta Información: Un gráfico visual es una forma poderosa de comunicar ideas de manera intuitiva a un público diverso. Durante presentaciones o reuniones, un diagrama de Venn puede ayudar a organizar y presentar conceptos complejos de una manera naturalmente comprensible y fácil de seguir.
• Resuelve Problemas Matemáticos: Históricamente, se han utilizado en matemáticas y ciencia. Aplicados con una lente matemática, pueden comparar visualmente números y determinar resultados de probabilidad, ofreciendo una perspectiva gráfica a problemas abstractos.

Aplicaciones en Diversos Campos

La utilidad de los diagramas de Venn se extiende a través de numerosas profesiones y entornos, sirviendo como una fuente de claridad para medir y diseccionar las relaciones entre elementos. Se encuentran en una amplia gama de sectores:

• Educación: Son muy populares en la enseñanza porque pueden simplificarse para ser comprendidos incluso por niños. Introducen conceptos de probabilidad e interconexión y sientan bases importantes para el aprendizaje matemático posterior.
• Toma de Decisiones: Son excelentes para ayudar en procesos decisorios, especialmente cuando se deben considerar múltiples factores superpuestos. Ayudan a analizar opciones y encontrar el 'punto óptimo', por ejemplo, al evaluar ideas de negocio que deben ser rentables, tener demanda y apasionar.
• Matemáticas: Ilustran conexiones lógicas entre números y se usan para determinar resultados de probabilidades, comparando visualmente grupos de subconjuntos o números y analizando valores numéricos.
• Estadística: Fundamentales para estimar o predecir resultados de eventos, ayudando a visualizar todas las potencialidades y siendo cruciales en el cálculo de probabilidades.
• Lógica: Su estructura simple y lógica facilita la visualización y comprensión de las relaciones entre un grupo diverso de ideas o conceptos, separándolos en círculos de igual posición.
• Informática: Se utilizan para visualizar clases de inclusiones en lenguajes de datos, resumir jerarquías de gramática formal y expresar elementos similares entre diferentes lenguajes de código para crear sistemas más eficientes.
• Negocios: Son comunes en el mundo corporativo para la comparación constante de datos, ayudando a los profesionales a establecer estrategias comerciales y campañas.
• Lingüística: Útiles para estudiar las complejas relaciones entre diferentes lenguas y dialectos, permitiendo visualizar estas conexiones con facilidad.

Glosario de Términos y Símbolos Clave

Para aprovechar al máximo los diagramas de Venn, es útil familiarizarse con algunos términos y símbolos esenciales, especialmente en contextos matemáticos o lógicos:

• Conjunto: Una colección de objetos o elementos que se agrupan.
• Unión: Representa la combinación de todos los elementos contenidos en dos o más conjuntos. En el diagrama, es el área total cubierta por los círculos involucrados.
• Intersección: El punto central o área donde se cruzan todas las formas (círculos). Representa los elementos o cualidades que son comunes a todos los conjuntos involucrados.
• Conjunto Universal: Un conjunto que incluye toda la información o todos los elementos relevantes considerados dentro del contexto específico del diagrama. A menudo se representa con un rectángulo que encierra los círculos.
• Conjunto Vacío: Un conjunto que no contiene ningún elemento.
• Complemento: El conjunto de todos los elementos en el conjunto universal que *no* están en un conjunto dado.
• Símbolo de Unión (∪): Se utiliza en notación matemática para denotar la unión de conjuntos. Por ejemplo, A ∪ B representa la unión de los conjuntos A y B.
• Símbolo de Intersección (∩): Se utiliza en notación matemática para denotar la intersección de conjuntos. Por ejemplo, A ∩ B representa la intersección de los conjuntos A y B.
• Símbolo de Complemento: Generalmente se representa con un superíndice 'c' o una barra sobre el nombre del conjunto (por ejemplo, Aᶜ o Ā).

Cómo Elaborar un Diagrama de Venn

Crear un diagrama de Venn es un proceso sistemático que te ayuda a organizar visualmente tus ideas o datos. Aunque existen herramientas digitales que facilitan este proceso, la lógica subyacente es la misma:

1. Define tu Conjunto Universal: Comienza por identificar todos los objetos, elementos, ideas o datos que quieres considerar en tu análisis. Esta colección total constituye tu conjunto universal.
2. Elige el Tipo de Diagrama: Decide cuántos conjuntos vas a comparar. Esto determinará si necesitas un diagrama de 2, 3, 4 círculos o quizás un Edwards-Venn para más complejidad.
3. Dibuja los Círculos: Dibuja un círculo por cada conjunto de datos que hayas definido. Asegúrate de que los círculos se superpongan de manera que representen todas las posibles combinaciones de intersección entre los conjuntos que has elegido.
4. Asigna los Elementos: Coloca cada elemento de tu conjunto universal en el área correcta del diagrama. Los elementos únicos de un conjunto van en la parte de su círculo que no se superpone. Los elementos compartidos entre dos conjuntos van en la intersección de esos dos círculos. Los elementos compartidos por tres o más conjuntos van en la intersección donde todos esos círculos se cruzan. Los elementos que no pertenecen a ninguno de los conjuntos definidos (pero sí al conjunto universal) irían fuera de los círculos pero dentro del rectángulo del conjunto universal (si lo estás representando).
5. Personaliza y Revisa: Una vez que todos los elementos estén asignados, puedes personalizar tu diagrama con etiquetas, colores y notas para mayor claridad. Revisa que la colocación de los elementos sea correcta y que el diagrama represente fielmente las relaciones entre tus conjuntos.

Diagramas de Venn y la Teoría de Conjuntos

Una de las áreas donde los diagramas de Venn son particularmente relevantes y útiles es la Teoría de Conjuntos, una rama de las matemáticas que estudia las propiedades individuales y compartidas de los objetos. Los diagramas de Venn de 2, 3 y 4 círculos son herramientas visuales fundamentales en este campo. El proceso de la teoría de conjuntos, que implica comparar y analizar múltiples objetos o números a la vez, se alinea perfectamente con la estructura del diagrama.

En la teoría de conjuntos, un "conjunto" es una colección de objetos, donde cada objeto es un "elemento" del conjunto. Un diagrama de Venn puede ilustrar una ecuación de teoría de conjuntos, mostrando visualmente qué propiedades comparte un grupo de números o elementos. Por ejemplo, con dos conjuntos, A y B, la superposición muestra la intersección (A ∩ B), que son los elementos comunes a ambos. El área total cubierta por ambos círculos es la unión (A ∪ B), que incluye todos los elementos de A, todos los de B, sin repetir los comunes. Esta representación visual ayuda a entender conceptos abstractos de la teoría de conjuntos de manera concreta.

Los Diagramas de Venn en el Cálculo de Probabilidades

Otra aplicación significativa de los diagramas de Venn es en el campo de la probabilidad. Los diagramas de Venn para probabilidad son una herramienta matemática utilizada para predecir el resultado de un escenario, insertando números o probabilidades en lugar de conceptos o ideas en los círculos. Permiten calcular la probabilidad de que ocurra un evento o una combinación de eventos.

Consideremos el ejemplo clásico de una baraja de cartas. Si queremos saber la probabilidad de elegir una Reina O un Corazón de una baraja estándar de 52 cartas (sin comodines), podemos usar un diagrama de Venn. Un círculo representa el conjunto de las Reinas (4 cartas) y otro el conjunto de los Corazones (13 cartas). La Reina de Corazones es una carta que pertenece a ambos conjuntos, por lo que se encuentra en la intersección. Al visualizar esto con un diagrama de Venn, evitamos contar la Reina de Corazones dos veces al calcular la probabilidad de la unión. La probabilidad de elegir una Reina es 4/52. La probabilidad de elegir un Corazón es 13/52. La probabilidad de elegir una carta que sea Reina Y Corazón (la intersección) es 1/52. La probabilidad de elegir una Reina O un Corazón (la unión) se calcula sumando las probabilidades individuales y restando la probabilidad de la intersección (para no contarla doble): P(Reina ∪ Corazón) = P(Reina) + P(Corazón) - P(Reina ∩ Corazón) = 4/52 + 13/52 - 1/52 = 16/52. El diagrama de Venn hace que este cálculo sea visualmente claro, mostrando por qué la intersección debe restarse. Esta capacidad de visualizar resultados ayuda a determinar la probabilidad de una gran variedad de eventos, desde el éxito de un proyecto empresarial hasta el resultado de una campaña de marketing.

Comparación y Contraste con Diagramas de Venn

Uno de los usos más populares y directos de los diagramas de Venn es como herramienta para comparar y contrastar ideas, conceptos u objetos. Su naturaleza visual y estructura clara los hacen ideales para este propósito.

Si estás escribiendo un ensayo de comparación y contraste, por ejemplo, un diagrama de Venn puede ser un paso inicial invaluable. Te ayuda a dilucidar las principales similitudes y diferencias entre los temas elegidos antes de empezar a escribir. Dibujas círculos que representan tus temas principales. En las áreas superpuestas, anotas las características que comparten. En las partes no superpuestas de cada círculo, listas las características únicas de cada tema. La intersección central (si hay más de dos círculos) puede representar aquello que une a todos los temas de alguna manera fundamental.

Este proceso visual no solo organiza tus pensamientos, sino que también puede revelar conexiones o distinciones que no habías considerado, permitiéndote construir un argumento más convincente y estructurado en tu ensayo o análisis.

Diagramas de Venn vs. Diagramas de Euler

Aunque a menudo se confunden, los diagramas de Venn y los diagramas de Euler no son lo mismo, a pesar de que ambos utilizan círculos o formas cerradas para mostrar relaciones entre conjuntos y se basan en la teoría de conjuntos.

La clave para distinguirlos es observar si se muestran todas las posibles superposiciones, incluso si están vacías. Si es así, es probable que sea un diagrama de Venn. Si los círculos solo se superponen o se contienen mutuamente donde existen elementos compartidos, es más probable que sea un diagrama de Euler.

La Función Didáctica de los Diagramas de Venn

Más allá de su uso analítico y lógico, los diagramas de Venn poseen una función didáctica innegable. Son esquemas visuales que facilitan enormemente la aprehensión de contenidos y el establecimiento de conexiones de sentido, lo que los convierte en un recurso pedagógico valioso.

En la enseñanza, especialmente en disciplinas como la lógica, las matemáticas o incluso la filosofía, los diagramas de Venn son herramientas poderosas. Ayudan a los estudiantes a:

• Comprender Relaciones: Visualizan de manera clara las relaciones de inclusión, exclusión y superposición entre diferentes conceptos o categorías.
• Captar Juicios y Silogismos: Permiten representar gráficamente proposiciones categóricas (como "Todo A es B" o "Ningún A es B") y comprobar la validez de silogismos, haciendo que la lógica formal sea mucho más accesible. Al diagramar las premisas, si la conclusión queda automáticamente representada, el silogismo es válido.
• Recurso Mnemotécnico: Su carácter visual ayuda a la memoria, facilitando que los estudiantes recuerden las relaciones lógicas o los conjuntos involucrados en un problema o argumento.
• Desarrollar Pensamiento Crítico: Al usarlos para comprobar la validez de argumentos, los estudiantes practican la evaluación basada en pruebas visuales y lógicas, fortaleciendo su capacidad de razonamiento crítico.
• Favorecer Estilos de Aprendizaje Visual: Son particularmente efectivos para estudiantes con un estilo de aprendizaje visual, quienes procesan y retienen mejor la información presentada gráficamente.

Como estrategia didáctica, los diagramas de Venn motivan el aprendizaje al presentar un desafío creativo y hacen que conceptos abstractos sean tangibles y entendibles. Su uso en el aula no solo facilita la comprensión inmediata, sino que también contribuye a un aprendizaje más significativo y duradero.

Ejemplo Didáctico: Comprobación de un Silogismo

Para ilustrar la función didáctica, consideremos el ejemplo de un silogismo y cómo se puede comprobar su validez con un diagrama de Venn:

Silogismo:

Todas las flores son plantas.
Todas las rosas son flores.
Por lo tanto, todas las rosas son plantas.

Este es un silogismo de la primera figura, modo AAA (llamado Bárbara). Para diagramarlo, necesitamos tres círculos que se superpongan: uno para "Rosas" (Sujeto, S), uno para "Flores" (Término Medio, M) y uno para "Plantas" (Predicado, P). El conjunto universal es el rectángulo que contiene todo.

1. Diagramar la primera premisa: "Todas las flores son plantas" (Todo M es P). Esto significa que no hay elementos que sean Flores (M) pero no sean Plantas (P). En el diagrama, sombreamos la parte del círculo M que está fuera del círculo P. Esto indica que esa área está vacía.

2. Diagramar la segunda premisa: "Todas las rosas son flores" (Todo S es M). Esto significa que no hay elementos que sean Rosas (S) pero no sean Flores (M). En el diagrama, sombreamos la parte del círculo S que está fuera del círculo M. Esto indica que esa área también está vacía.

Una vez diagramadas ambas premisas, observamos el diagrama resultante para ver si la conclusión "Todas las rosas son plantas" (Todo S es P) está representada automáticamente. La conclusión "Todo S es P" significa que no hay elementos que sean Rosas (S) pero no sean Plantas (P). Esto se representa sombreando la parte del círculo S que está fuera del círculo P.

Al haber sombreado la parte de S fuera de M (por la segunda premisa) y la parte de M fuera de P (por la primera premisa), la parte de S que está fuera de P *y* fuera de M ya está sombreada. La parte de S que está fuera de P *e* dentro de M también está sombreada (porque es parte de M fuera de P). Por lo tanto, toda la parte del círculo S que está fuera del círculo P ha quedado sombreada al diagramar las premisas. Esto demuestra visualmente que la conclusión "Todo S es P" se sigue lógicamente de las premisas, confirmando la validez del silogismo.

Preguntas Frecuentes sobre los Diagramas de Venn

Aquí respondemos algunas preguntas comunes acerca de los diagramas de Venn:

¿Dónde se colocan las semejanzas en un diagrama de Venn?

Las semejanzas o características compartidas entre dos o más conjuntos se colocan en las áreas donde los círculos que representan esos conjuntos se superponen. La zona de superposición es la intersección, y es allí donde se listan los elementos o cualidades comunes.

¿Para qué se utiliza principalmente un diagrama de Venn?

Se utiliza principalmente para visualizar, comparar y contrastar las relaciones entre diferentes conjuntos de elementos o conceptos. Es una herramienta gráfica para mostrar similitudes, diferencias y la intersección de cualidades compartidas. También se usa ampliamente en lógica, matemáticas (especialmente teoría de conjuntos y probabilidad) y como herramienta didáctica y de organización.

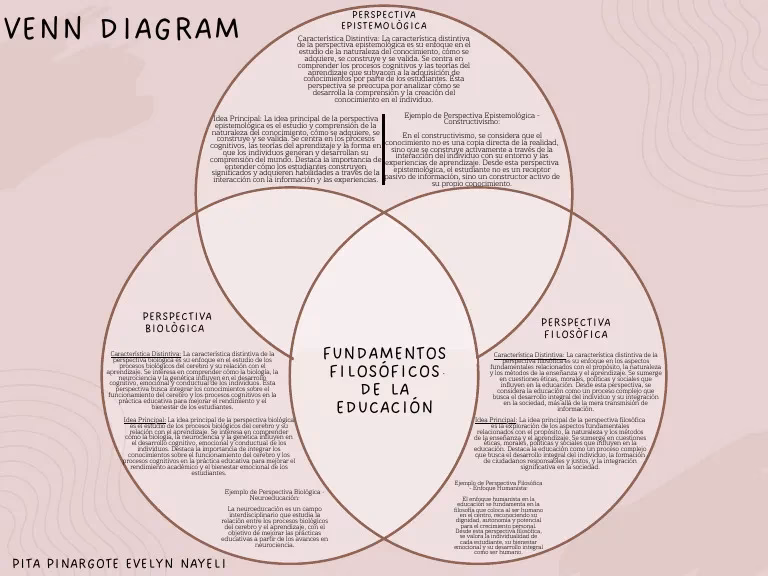

¿Qué es un diagrama de Venn según los autores o la teoría formal?

Desde una perspectiva formal, como la descrita en el texto provisto en relación con la lógica, un diagrama de Venn puede ser entendido como un sistema lógico diagramático sólido y completo. Es una representación externa de relaciones lógicas que se construye y manipula según reglas y convenciones específicas. No es solo un dibujo, sino un signo complejo (con iconos, índices y símbolos) que representa objetos y relaciones, a menudo con una estructura espacial isomorfa a las declaraciones lógicas que representa. Cumple funciones operativas y epistemológicas al permitir visualizar y trabajar con propiedades formales y extensiones de conceptos.

En resumen, el diagrama de Venn es una herramienta de visualización de información con una rica historia y una amplia aplicabilidad. Su estructura simple pero poderosa lo convierte en un recurso esencial para cualquier persona que necesite organizar, comparar o analizar relaciones entre diferentes conjuntos de datos, ideas o conceptos, ya sea en el ámbito académico, profesional o personal.
