Microscopía Electrónica: Ventana a lo Invisible

En el vasto universo de la ciencia, comprender las estructuras diminutas que componen la materia viva y no viva es fundamental para avanzar en el conocimiento. Mientras que los microscopios ópticos nos abrieron una primera ventana a mundos invisibles a simple vista, la necesidad de explorar detalles aún más finos, a nivel subcelular y molecular, impulsó el desarrollo de una tecnología revolucionaria: la Microscopía Electrónica.

La Microscopía Electrónica (ME) es una técnica de vanguardia que ha transformado radicalmente nuestra capacidad de visualizar y comprender la estructura de especímenes biológicos y no biológicos con una resolución extraordinariamente alta. A diferencia de los microscopios convencionales que utilizan luz visible, la ME emplea un haz de electrones como fuente de radiación iluminadora. Esta es la clave de su poder, ya que los electrones, al tener longitudes de onda mucho más cortas que la luz visible, permiten resolver detalles increíblemente pequeños, mucho más allá de los límites de la difracción de la luz.

Esta capacidad de alcanzar una alta resolución hace que la ME sea indispensable en una amplia gama de disciplinas. En la investigación biomédica, por ejemplo, se utiliza para investigar la estructura detallada de tejidos, células individuales, orgánulos dentro de las células e incluso complejos macromoleculares. Al revelar la organización ultrafina de estas entidades, la ME proporciona información crucial sobre la base estructural de la función celular y de las enfermedades.

¿Por Qué Electrones y No Luz? La Clave de la Resolución

La resolución de un microscopio, es decir, su capacidad para distinguir dos puntos muy cercanos como entidades separadas, está intrínsecamente ligada a la longitud de onda de la radiación utilizada para 'iluminar' la muestra. Cuanto más corta es la longitud de onda, mayor es la resolución potencial. La luz visible tiene longitudes de onda en el rango de cientos de nanómetros. Los electrones acelerados, por otro lado, tienen longitudes de onda que son órdenes de magnitud más cortas, a menudo fracciones de un nanómetro. Es esta característica fundamental la que otorga a la Microscopía Electrónica su capacidad sin igual para explorar el mundo a escala nanométrica y subnanométrica.

Los Dos Gigantes de la Microscopía Electrónica: TEM y SEM

Dentro del campo de la Microscopía Electrónica, existen dos tipos principales de microscopios que, aunque ambos utilizan electrones, lo hacen de maneras distintas para revelar diferentes aspectos del espécimen. Estos son el Microscopio Electrónico de Transmisión (TEM) y el Microscopio Electrónico de Barrido (SEM).

Microscopía Electrónica de Transmisión (TEM)

El Microscopio Electrónico de Transmisión, o TEM, está diseñado para visualizar especímenes muy delgados a través de los cuales los electrones pueden pasar. Imagínelo como el análogo electrónico de un microscopio óptico compuesto: los electrones atraviesan la muestra y la imagen se forma a partir de los electrones que son transmitidos (o dispersados) por la estructura interna del espécimen, generando una imagen de proyección. Para que los electrones puedan atravesar la muestra, esta debe ser extremadamente fina, a menudo de solo decenas de nanómetros de grosor. Esto requiere técnicas de preparación de muestras especializadas y a menudo complejas.

El TEM es invaluable para estudiar la estructura interna de las cosas. Entre sus muchas aplicaciones, se utiliza para obtener imágenes del interior de las células (en secciones finas), la estructura de moléculas de proteínas (contrastadas a menudo mediante sombreado metálico), la organización de moléculas en virus y filamentos citoesqueléticos (preparados mediante la técnica de tinción negativa), y la disposición de moléculas de proteínas en membranas celulares (mediante la técnica de criofractura).

Microscopía Electrónica de Barrido (SEM)

El Microscopio Electrónico de Barrido, o SEM, opera de manera diferente. Se enfoca en la superficie del espécimen. En lugar de transmitir electrones a través de la muestra, el SEM escanea un haz de electrones enfocado sobre la superficie del espécimen en un patrón de trama (raster). La interacción de este haz de electrones primario con los átomos cerca de la superficie causa la emisión de partículas en cada punto del barrido. Estas partículas pueden ser electrones secundarios de baja energía (que son la base principal para la formación de imágenes de superficie), electrones retrodispersados de alta energía, rayos X e incluso fotones. Estos se recogen con una variedad de detectores, y su número relativo se traduce en brillo en un punto equivalente en una pantalla de visualización.

Debido a su gran profundidad de enfoque, un microscopio electrónico de barrido es el análogo electrónico de un microscopio estereoscópico óptico. Proporciona imágenes detalladas y a menudo tridimensionales de las superficies de células, organismos completos o materiales que no son posibles de obtener con TEM. El SEM es excelente para visualizar la topografía de una muestra. Además de la obtención de imágenes de superficie, también se puede utilizar para el recuento y determinación del tamaño de partículas, y para el control de procesos en la industria. Los SEMs equipados adecuadamente (con detectores de electrones secundarios, retrodispersados y rayos X) pueden usarse no solo para estudiar la topografía sino también la composición atómica de los especímenes, y, por ejemplo, la distribución superficial de marcadores inmunológicos (inmunomarcaje).

Técnicas Auxiliares: Preparando el Escenario

La Microscopía Electrónica rara vez se utiliza de forma aislada. Para obtener imágenes significativas, los especímenes deben ser preparados cuidadosamente utilizando una variedad de técnicas auxiliares. La elección de la técnica de preparación depende de la naturaleza del espécimen y de la pregunta de investigación específica. Algunas de estas técnicas incluyen:

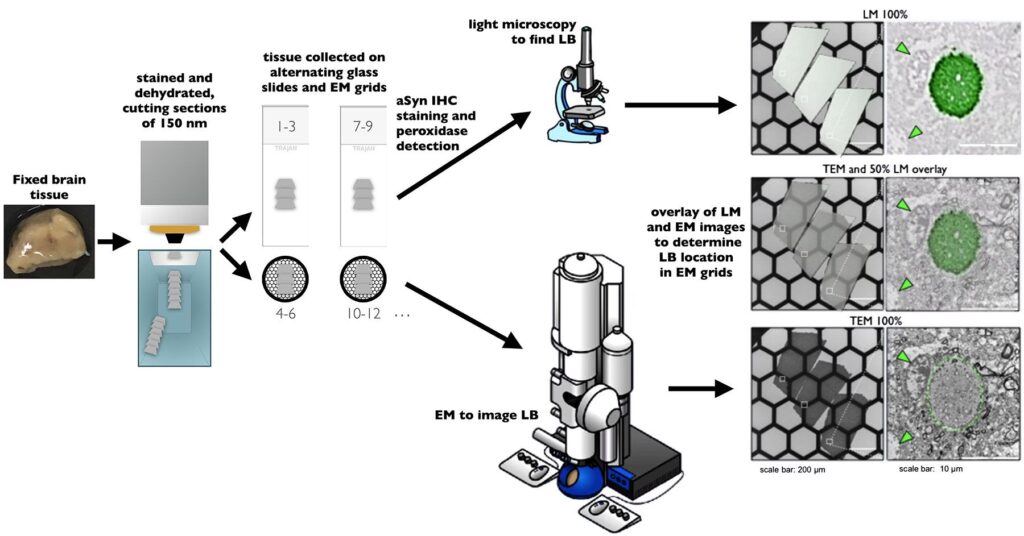

• Cortes Finos (Thin Sectioning): Esencial para TEM, implica incrustar la muestra (tejido, células) en una resina y luego cortarla en secciones ultrafinas (50-100 nm) utilizando un ultramicrótomo. Esto permite ver la estructura interna.
• Tinción Negativa (Negative Staining): Usada principalmente en TEM para partículas aisladas como virus o proteínas. Se mezcla la muestra con una solución de un material denso a los electrones que rodea la partícula, haciendo que la partícula aparezca como un área clara sobre un fondo oscuro.
• Criofractura (Freeze-Fracture): Técnica de TEM que permite visualizar las caras internas de las membranas celulares. La muestra se congela rápidamente y luego se fractura, a menudo dividiendo las bicapas lipídicas. Se crea una réplica de carbono y platino de la superficie fracturada para ser examinada.
• Inmunomarcaje (Immuno-labeling): Técnica que utiliza anticuerpos marcados (a menudo con partículas de oro coloidal, densas a los electrones) para localizar proteínas específicas dentro de la muestra. Se puede aplicar tanto a secciones finas para TEM como a superficies para SEM.

Estas técnicas de preparación de muestras son fundamentales porque los electrones interactúan fuertemente con la materia. Las muestras deben ser estables en el vacío del microscopio y capaces de interactuar de manera predecible con el haz de electrones para generar contraste.

¿Qué Hace un Microscopista Electrónico?

El papel de un microscopista electrónico es multifacético y requiere una combinación de conocimientos técnicos, habilidades manuales y capacidad de interpretación. Basándonos en la descripción de la Microscopía Electrónica y las técnicas asociadas, podemos inferir las principales responsabilidades y tareas de un profesional en este campo:

1. Preparación de Muestras: Esta es a menudo la parte más laboriosa y crítica del trabajo. El microscopista debe seleccionar y aplicar la técnica de preparación adecuada (cortes finos, tinción negativa, criofractura, etc.) para que la muestra sea apta para ser examinada en el microscopio, preservando al mismo tiempo su estructura lo más fielmente posible. Esto puede implicar fijación química, deshidratación, infiltración con resinas, corte con ultramicrótomo, recubrimiento con metales (para SEM), o aplicación de tinciones.
2. Operación del Microscopio: Un microscopista electrónico debe ser experto en el manejo de instrumentos sofisticados y costosos como el TEM o el SEM. Esto incluye poner en marcha el microscopio, insertar la muestra en la cámara de vacío, ajustar los parámetros del haz de electrones (voltaje, corriente), enfocar, estigmatizar, navegar por la muestra, seleccionar áreas de interés y adquirir imágenes de alta calidad. En el caso del SEM, también implica ajustar los detectores para obtener la información deseada (topografía, composición).
3. Aplicación de Técnicas Avanzadas: Utilizar y adaptar técnicas auxiliares como el inmunomarcaje para responder preguntas biológicas o materiales específicas.
4. Adquisición y Procesamiento de Datos: Capturar imágenes digitales o datos espectroscópicos (en el caso de análisis de composición con SEM). Aunque el texto no lo menciona explícitamente, a menudo el microscopista también participa en el procesamiento básico de las imágenes para mejorar el contraste o la claridad.
5. Interpretación de Resultados: Analizar las imágenes obtenidas a la luz de la pregunta de investigación. Esto requiere un conocimiento profundo de la biología o la ciencia de los materiales del espécimen, así como de cómo las técnicas de preparación y las interacciones de los electrones se traducen en la imagen final. El microscopista ayuda a interpretar los detalles estructurales observados (por ejemplo, la estructura de los orgánulos celulares, la disposición de las fibras, la morfología de la superficie, la distribución de un marcador, la composición local).
6. Mantenimiento y Calibración: Participar en el mantenimiento rutinario y la calibración del microscopio para asegurar su correcto funcionamiento y la calidad de las imágenes.

En esencia, el microscopista electrónico es el artesano que prepara la muestra, el operador experto del instrumento y el primer intérprete de los datos visuales que revelan los secretos de la ultraestructura y la composición.

Tabla Comparativa: TEM vs. SEM

Preguntas Frecuentes sobre Microscopía Electrónica

¿Cuál es la principal ventaja de la Microscopía Electrónica sobre la Microscopía Óptica?

La principal ventaja es la resolución significativamente mayor. Al usar electrones con longitudes de onda mucho más cortas que la luz, los microscopios electrónicos pueden visualizar detalles mucho más pequeños, a escala nanométrica, que son invisibles con microscopios ópticos.

¿Por qué las muestras para Microscopía Electrónica deben ser preparadas de forma tan especial?

Las muestras deben ser preparadas para ser estables en el alto vacío del microscopio electrónico y para interactuar adecuadamente con el haz de electrones para generar contraste. Para TEM, deben ser extremadamente finas para que los electrones puedan atravesarlas. Para SEM, a menudo se recubren con una fina capa de metal conductor.

¿Puedo ver células vivas con un Microscopio Electrónico?

Generalmente no. Los microscopios electrónicos tradicionales operan en alto vacío, lo que no es compatible con la vida celular. Las muestras biológicas para ME suelen estar fijadas (preservadas) y a menudo deshidratadas.

¿Un TEM y un SEM ven lo mismo?

No, ven aspectos diferentes de la muestra. Un TEM ve a través de la muestra, revelando su estructura interna y organización a alta resolución. Un SEM ve la superficie de la muestra, mostrando su topografía y morfología con gran profundidad de enfoque.

¿La Microscopía Electrónica solo se usa en biología?

No, aunque es muy utilizada en biología y biomedicina, la Microscopía Electrónica es una herramienta vital en muchas otras áreas, como la ciencia de materiales, la nanotecnología, la geología, la química y la industria, para estudiar la estructura y composición de diversos materiales.

Conclusión

La Microscopía Electrónica representa un salto cuántico en nuestra capacidad de visualización, abriendo puertas a la comprensión de la ultraestructura y la composición a escalas que antes eran inimaginables. Ya sea revelando los intrincados detalles de los orgánulos dentro de una célula con un TEM, o explorando la compleja topografía de una superficie con un SEM, esta tecnología es fundamental para la investigación y el desarrollo en innumerables campos. Detrás de cada imagen de alta resolución, hay un microscopista electrónico, cuya habilidad en la preparación de muestras, operación de instrumentos e interpretación de datos es esencial para desvelar los secretos ocultos en el mundo microscópico.
