La ALU: Corazón Lógico y Aritmético del CPU

En el vasto universo de la computación, existe un componente fundamental que actúa como el verdadero motor de procesamiento, realizando los cálculos y comparaciones que dan vida a cada programa. Este héroe silencioso es la Unidad Aritmético Lógica, o ALU por sus siglas en inglés (Arithmetic Logic Unit). Si el CPU es el cerebro de la computadora, la ALU es, sin duda, su corazón, encargada de las operaciones más elementales pero cruciales.

¿Qué es una Unidad Aritmético Lógica (ALU)?

Una Unidad Aritmético Lógica es una parte integral de la unidad central de procesamiento (CPU) de una computadora. Su función principal es llevar a cabo operaciones aritméticas (como suma, resta, multiplicación y división) y operaciones lógicas (como AND, OR, NOT y comparaciones) sobre los datos. Estos datos provienen típicamente de los operandos especificados en las instrucciones de la computadora.

En algunos diseños de procesadores, la ALU puede estar dividida en unidades más especializadas, como una unidad aritmética (AU) y una unidad lógica (LU). Incluso puede haber múltiples unidades aritméticas, dedicadas a diferentes tipos de operaciones, como una para operaciones de punto fijo y otra para operaciones de punto flotante. Las operaciones de punto flotante a veces se manejan por una unidad separada, la unidad de punto flotante (FPU).

¿Cómo Funciona una Unidad Aritmético Lógica?

El funcionamiento de la ALU está intrínsecamente ligado al flujo de datos y control dentro del CPU. Típicamente, la ALU tiene acceso directo a la unidad de control del procesador, la memoria principal (RAM) y los dispositivos de entrada/salida. La comunicación se realiza a través de rutas electrónicas llamadas buses.

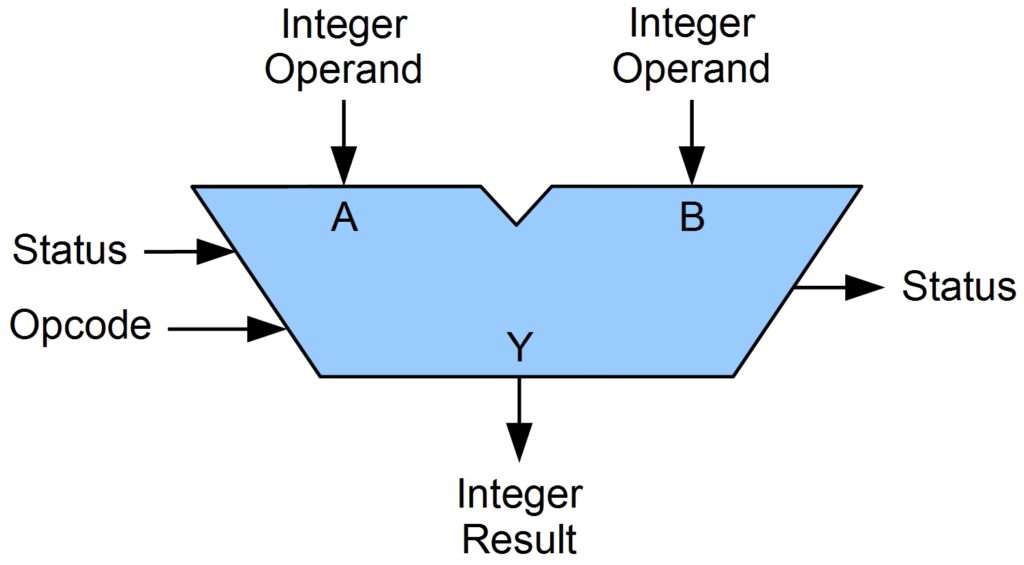

La entrada principal de la ALU es una palabra de instrucción. Esta instrucción contiene varios campos, incluyendo un código de operación (opcode) que le dice a la ALU qué operación debe realizar (por ejemplo, sumar, comparar). También recibe uno o más operandos, que son los datos sobre los que se realizará la operación. A veces, la instrucción incluye un código de formato que especifica detalles adicionales, como si los operandos son de punto fijo o flotante.

Por ejemplo, si la instrucción es una suma, el opcode indicará 'sumar', y los operandos serán los números a sumar. Si es una comparación lógica, el opcode indicará 'comparar', y los operandos serán los valores a comparar.

La salida de la ALU consta del resultado de la operación, que generalmente se almacena en un registro de almacenamiento (como un acumulador), y un conjunto de indicadores o "flags" que señalan el estado de la operación (por ejemplo, si hubo desbordamiento, si el resultado es cero, si es negativo). Estos indicadores se almacenan en un lugar permanente, a veces llamado palabra de estado de la máquina.

Internamente, la ALU contiene registros para almacenar operandos de entrada, operandos intermedios y el resultado acumulado. El flujo de bits y las operaciones dentro de las subunidades de la ALU son controlados por circuitos lógicos controlados por compuertas. Una unidad de lógica de secuencia utiliza algoritmos específicos para cada opcode para dirigir el proceso. Operaciones complejas como la multiplicación y la división en la unidad aritmética se realizan a menudo mediante secuencias de sumas o restas y operaciones de desplazamiento (shifting).

La unidad lógica, por su parte, puede realizar una variedad de operaciones lógicas, como comparar dos operandos o identificar dónde los bits no coinciden. La forma en que se representan los números negativos (como complemento a dos) es crucial para las operaciones aritméticas.

El diseño de la ALU es un área crítica en la ingeniería de procesadores, y se investigan constantemente nuevas técnicas para acelerar el manejo de las instrucciones y, por ende, el rendimiento general del CPU.

Componentes Clave de una ALU

Una ALU está compuesta por varios circuitos especializados que trabajan en conjunto para realizar las operaciones requeridas. Los componentes principales incluyen:

• Circuitos Aritméticos: Estos circuitos se encargan de realizar las operaciones matemáticas básicas. Los más comunes son los sumadores (adders) y restadores (subtractors). Como se mencionó, operaciones más complejas como la multiplicación y división a menudo se implementan mediante iteraciones de sumas/restas y desplazamientos bit a bit.
• Circuitos Lógicos: Realizan las operaciones lógicas booleanas. Incluyen compuertas AND, OR, XOR, y NOT. Estas compuertas son fundamentales para operaciones lógicas y manipulaciones a nivel de bit.
• Circuitos de Control: Son esenciales para coordinar y dirigir el flujo de datos a través de los circuitos aritméticos y lógicos. Interpretan el código de operación de la instrucción y activan las rutas de datos y las compuertas necesarias para que se ejecute la operación correcta. Aseguran que los operandos lleguen a los circuitos adecuados en el momento justo y que el resultado se dirija al destino correcto.

Además de estos circuitos, la ALU interactúa estrechamente con los registros del CPU, que actúan como almacenamiento temporal para los operandos de entrada y los resultados de salida.

Operaciones Realizadas por la ALU

La ALU es capaz de realizar una amplia gama de operaciones. Se pueden clasificar en:

Operaciones Aritméticas

Incluyen las operaciones matemáticas fundamentales:

• Suma: Suma dos números binarios.
• Resta: Resta un número de otro, a menudo implementada como suma utilizando el complemento a dos del sustraendo.
• Multiplicación: Realizada típicamente mediante una serie de sumas y desplazamientos.
• División: Realizada típicamente mediante una serie de restas y desplazamientos.
• Incremento/Decremento: Sumar o restar uno a un valor.
• Negación: Obtener el negativo de un número (usando complemento a dos).

Operaciones Lógicas

Realizan operaciones booleanas a nivel de bit:

• AND Lógico: Compara bits correspondientes de dos operandos; el bit resultante es 1 solo si ambos bits de entrada son 1.
• OR Lógico: Compara bits; el bit resultante es 1 si al menos uno de los bits de entrada es 1.
• XOR (OR Exclusivo): Compara bits; el bit resultante es 1 si los bits de entrada son diferentes.
• NOT (Negación Lógica/Complemento): Invierte cada bit de un operando (0 se convierte en 1, y 1 en 0).

Operaciones de Desplazamiento y Rotación (Shift/Rotate)

Estas operaciones mueven los bits de un operando hacia la izquierda o hacia la derecha. Son útiles para la multiplicación/división por potencias de dos y para examinar bits individuales.

• Desplazamiento Lógico/Aritmético: Mueve bits a la izquierda o derecha, insertando ceros (lógico) o preservando el bit de signo (aritmético) en el desplazamiento a la derecha.
• Rotación: Mueve bits a la izquierda o derecha, pero los bits que salen por un extremo reingresan por el otro. Puede ser a través del bit de acarreo (carry flag).

Operaciones de Bit/Byte

Permiten manipular bits individuales:

• Prueba de Bit (Bit Test): Examina un bit específico y establece un flag (como el flag de acarreo) según su valor.
• Configuración/Reseteo/Complemento de Bit: Establece (a 1), resetea (a 0) o invierte (complementa) un bit específico.
• Escaneo de Bit (Bit Scan): Busca el primer bit establecido (1) desde el extremo menos o más significativo.

Comparaciones

Comparar dos números es fundamental para la toma de decisiones en los programas (estructuras condicionales). La ALU realiza comparaciones típicamente restando un número de otro. El resultado de la resta no siempre se almacena, pero los flags de estado (como el flag de cero, negativo, o acarreo) se actualizan para indicar si los números eran iguales, si uno era mayor que el otro, etc. Por ejemplo, si la resta da cero, los números eran iguales.

Instrucciones Aritmético Lógicas

Las operaciones que la ALU puede realizar se corresponden directamente con un conjunto de instrucciones que el CPU puede ejecutar. Estas instrucciones, a menudo representadas de forma simbólica mediante mnemónicos en lenguaje ensamblador, especifican la operación y los operandos. Los operandos pueden ser valores inmediatos (constantes codificadas en la instrucción), valores almacenados en registros del CPU, o valores en ubicaciones de memoria.

La forma en que se especifican los operandos de memoria es particularmente flexible en algunas arquitecturas, permitiendo calcular direcciones efectivas complejas combinando registros base, índices, factores de escala y desplazamientos.

Aunque el texto proporcionado detalla muchas instrucciones de diferentes categorías, las que son ejecutadas directamente por la ALU son las de tipo aritmético, lógico, de desplazamiento/rotación y de manipulación de bits/bytes. A continuación, se presentan ejemplos genéricos de estas instrucciones, basándonos en la información proporcionada:

Ejemplos de Clases de Instrucciones de la ALU

Estas instrucciones son los bloques de construcción que permiten al software realizar cálculos, manipular datos y tomar decisiones lógicas basadas en los valores con los que trabaja.

El Rol de la ALU en el CPU y el Rendimiento del Sistema

La ALU es fundamental para la ejecución de cualquier programa de computadora. Cada operación matemática o lógica especificada en el código de un programa, desde una simple suma en una hoja de cálculo hasta una compleja operación gráfica, se traduce en una o varias instrucciones que son ejecutadas por la ALU.

Se la considera el corazón del CPU porque es la unidad que realiza el trabajo computacional real. Mientras que otras partes del CPU (como la unidad de control) se encargan de buscar instrucciones, decodificarlas y dirigir el flujo de datos, es la ALU la que ejecuta las operaciones sobre los datos.

La velocidad a la que la ALU puede realizar estas operaciones tiene un impacto directo en la velocidad general del sistema. Las ALUs modernas están altamente optimizadas, utilizando técnicas como el procesamiento paralelo y la segmentación (pipelining) para realizar múltiples operaciones simultáneamente o solapar las etapas de diferentes instrucciones. Están construidas con compuertas lógicas extremadamente rápidas que pueden realizar cálculos en nanosegundos o incluso picosegundos.

La capacidad de la ALU para manejar diferentes tipos de datos y operaciones también contribuye a la versatilidad y rendimiento del sistema. En entornos especializados, como las Unidades de Procesamiento Gráfico (GPUs), las ALUs pueden ser personalizadas y optimizadas para realizar operaciones específicas (como cálculos matriciales) de manera extremadamente eficiente.

Sin embargo, la actividad constante y de alta velocidad de la ALU la convierte también en uno de los mayores consumidores de energía dentro del CPU. El diseño eficiente de la ALU es crucial no solo para el rendimiento sino también para la gestión del consumo de energía y la disipación de calor en los procesadores modernos.

Preguntas Frecuentes sobre la ALU

Aquí respondemos algunas preguntas comunes sobre la Unidad Aritmético Lógica:

¿La Unidad Aritmético Lógica es el cerebro de la computadora?

No exactamente. La ALU es una parte crucial del cerebro, que es el CPU. Si el CPU es el cerebro, la ALU es la parte que realiza los cálculos y las decisiones lógicas, siendo el corazón operativo del mismo.

¿Cómo contribuye una unidad aritmético lógica (ALU) a las operaciones informáticas?

La ALU es responsable de realizar las operaciones aritméticas y lógicas fundamentales (suma, resta, comparaciones, operaciones bit a bit) sobre los datos. Recibe operandos, ejecuta la operación especificada por la instrucción y produce un resultado y flags de estado, que son esenciales para el procesamiento de datos y la ejecución de programas.

¿Cuáles son los componentes clave de una ALU?

Los componentes principales son los circuitos aritméticos (sumadores, restadores), los circuitos lógicos (compuertas AND, OR, XOR, NOT) y los circuitos de control que coordinan el flujo de datos y la operación a realizar.

¿Cómo maneja una ALU las operaciones de suma y resta?

Para la suma, usa circuitos sumadores que operan bit a bit, considerando el acarreo. Para la resta, a menudo utiliza circuitos de complemento para sumar el valor negativo (en complemento a dos) al número original.

¿Cuál es el papel de las compuertas lógicas en una ALU?

Las compuertas lógicas (AND, OR, XOR) son responsables de realizar las operaciones lógicas y bit a bit. Toman entradas binarias y producen salidas basadas en reglas lógicas predefinidas, cruciales para tareas como comparaciones y manipulación de bits.

¿Cómo maneja una ALU las operaciones bit a bit?

Las maneja utilizando compuertas lógicas y circuitos de control. Por ejemplo, una operación AND bit a bit compara bits correspondientes de dos números; el bit resultante es 1 solo si ambos bits de entrada son 1. Principios similares aplican a otras operaciones bit a bit.

¿Cuál es la importancia de los circuitos de control en una ALU?

Los circuitos de control coordinan el flujo de datos y operaciones dentro de la ALU. Interpretan la instrucción recibida y activan los circuitos aritméticos o lógicos necesarios para ejecutar la operación correcta, asegurando que todo funcione de manera sincronizada.

¿Cómo realiza una ALU las comparaciones?

Las ALUs comparan números binarios restándolos y analizando el resultado a través de los flags de estado. Si la resta es cero, son iguales. Si el resultado es negativo (indicado por flags), el primer número es menor; si es positivo, el primero es mayor. Utilizan señales de control específicas y flags para indicar el resultado de la comparación.

¿Cuál es el papel de los registros en una ALU?

Los registros son unidades de almacenamiento rápido dentro del CPU que guardan temporalmente los datos. En la ALU, almacenan los valores de entrada (operandos) necesarios para las operaciones y el resultado generado. Facilitan la transferencia de datos y proporcionan acceso rápido a la información que la ALU necesita procesar.

¿Cómo maneja una ALU las situaciones de desbordamiento (overflow) y subdesbordamiento (underflow)?

El desbordamiento ocurre cuando el resultado excede el rango representable. Las ALUs lo detectan examinando el bit de acarreo saliente de la posición más significativa y lo señalan mediante flags de estado. El subdesbordamiento es similar pero para valores más pequeños que el mínimo representable. Las ALUs señalan estas situaciones, permitiendo que el CPU responda adecuadamente.

¿Dónde se encuentra típicamente una ALU en un sistema informático?

Una ALU es un componente crítico de la unidad central de procesamiento (CPU). Generalmente se encuentra dentro del propio chip del procesador o como parte del encapsulado del CPU. Trabaja conjuntamente con otros componentes del CPU como registros y unidad de control.

¿Cómo contribuye una ALU a la ejecución de programas de computadora?

La ALU es esencial para ejecutar programas al realizar las operaciones aritméticas y lógicas requeridas por las instrucciones del programa. Maneja cálculos, comparaciones y operaciones bit a bit necesarias para la manipulación de datos y la toma de decisiones, contribuyendo a la velocidad y precisión general de la ejecución del programa.

¿Por qué se considera a la ALU el corazón de la unidad central de procesamiento (CPU)?

Se la llama el corazón porque es la unidad que realiza las operaciones computacionales fundamentales (aritméticas, lógicas, bit a bit) que son la base de la funcionalidad del computador. Sin la ALU, el CPU no podría realizar los cálculos necesarios para ninguna tarea.

¿Cómo contribuye una ALU a la velocidad de los cálculos?

Las ALUs están diseñadas para ser muy rápidas y eficientes. Emplean técnicas como procesamiento paralelo y optimizaciones para minimizar el tiempo de operación. Están construidas con compuertas lógicas rápidas, permitiendo cálculos en tiempos muy cortos, lo que mejora la velocidad general del sistema.

¿Puede una ALU ser personalizada o expandida para aplicaciones específicas?

Sí, en entornos especializados como GPUs, las ALUs se personalizan para operaciones específicas. Algunos procesadores permiten añadir coprocesadores o unidades especializadas que aumentan las capacidades de la ALU para tareas como cifrado o procesamiento de señales.

¿Cómo contribuye la ALU al consumo de energía de una unidad central de procesamiento (CPU)?

La ALU es un contribuyente importante al consumo de energía del CPU. Las operaciones requieren señales eléctricas, consumiendo energía. A medida que las ALUs son más complejas y rápidas, sus requisitos de energía aumentan. Se usan diseños eficientes para minimizar el consumo.

¿Cómo contribuye la ALU al rendimiento general de un sistema informático?

El rendimiento del sistema depende en gran medida de la ALU. Su velocidad, precisión y eficiencia impactan el tiempo de ejecución de los programas. Una ALU bien diseñada, con mecanismos de control eficientes y acceso rápido a la memoria, puede mejorar significativamente el rendimiento general del sistema.

En resumen, la Unidad Aritmético Lógica es un componente indispensable que, aunque a menudo pasa desapercibido para el usuario final, es la base sobre la que se construyen todas las capacidades de procesamiento de una computadora. Sus operaciones definen lo que un procesador puede hacer, y su eficiencia determina qué tan rápido puede hacerlo.
