La capacidad de nuestras células nerviosas para comunicarse depende fundamentalmente de cambios rápidos en el potencial eléctrico a través de su membrana. El potencial de acción, esa señal eléctrica fundamental, es el resultado del flujo coordinado de iones a través de canales especializados en la membrana celular. Para entender verdaderamente cómo funcionan estos canales y cómo generan la actividad eléctrica neuronal, los científicos necesitaban una forma de controlar el entorno eléctrico de la célula y medir directamente las corrientes iónicas. Aquí es donde entra en juego una técnica revolucionaria: la pinza de voltaje.
¿Qué es la Pinza de Voltaje?
La pinza de voltaje es una técnica electrofisiológica que permite a los investigadores fijar (o 'pinzar') el potencial eléctrico a través de la membrana de una célula a un valor deseado. Mientras el potencial de membrana se mantiene constante, el equipo mide la cantidad de corriente eléctrica que debe inyectarse en la célula para mantener ese potencial. Esta corriente inyectada es igual en magnitud pero de signo opuesto a la corriente iónica que fluye a través de los canales de la membrana en respuesta al potencial fijado. Al medir esta corriente de 'pinza', los científicos pueden inferir las propiedades de los canales iónicos activados por voltaje.
Esta técnica fue fundamental para desentrañar los mecanismos del potencial de acción en la década de 1950. Permitió a los investigadores estudiar los canales iónicos activados por voltaje de forma aislada, determinando sus características de activación, inactivación y permeabilidad a diferentes iones.

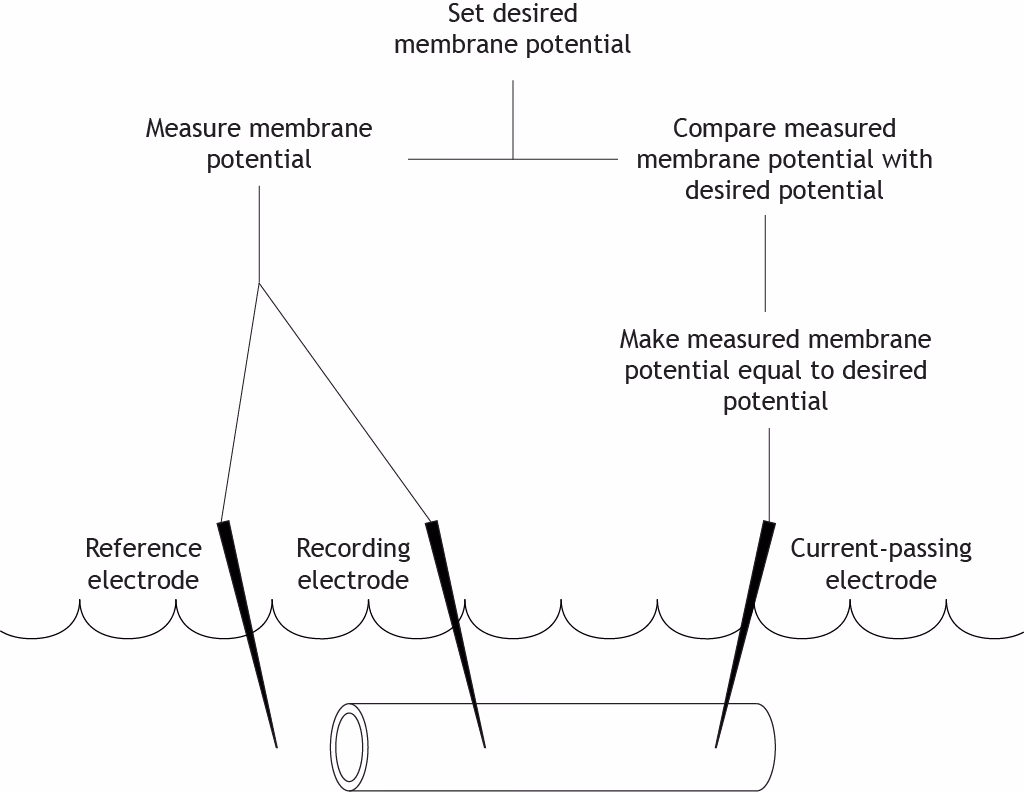

El Principio Básico: Circuito de Dos Electrodos
El principio fundamental de una pinza de voltaje de dos electrodos es bastante ingenioso y se basa en un circuito de retroalimentación. Se utilizan dos electrodos insertados en la célula (o en contacto con ella de forma controlada):
- Un electrodo de registro de voltaje: Este electrodo mide continuamente el potencial eléctrico a través de la membrana celular (Vm).
- Un electrodo de paso de corriente: Este electrodo se utiliza para inyectar corriente en la célula.
El corazón del sistema es un amplificador de retroalimentación. El potencial de membrana medido (Vm) se compara con un potencial deseado, establecido por el experimentador (el 'potencial de comando'). Si hay una diferencia entre el Vm medido y el potencial de comando (un 'voltaje de error'), el amplificador genera una corriente que se inyecta en la célula a través del electrodo de paso de corriente. Esta corriente tiene la polaridad y magnitud precisas para reducir el voltaje de error a cero, es decir, para forzar al Vm a ser igual al potencial de comando.
El sistema opera en un ciclo constante y muy rápido. El amplificador monitorea continuamente el Vm y ajusta la corriente inyectada para mantener el potencial de membrana en el valor fijado. La corriente que el amplificador tiene que inyectar para mantener el voltaje constante es precisamente la corriente que está fluyendo a través de los canales iónicos de la membrana. Si los canales iónicos permiten una entrada de iones positivos (una corriente iónica entrante), el amplificador inyectará una corriente negativa para contrarrestar esa entrada y mantener el voltaje. Si los canales permiten una salida de iones positivos (una corriente iónica saliente), el amplificador inyectará una corriente positiva.
La precisión con la que la pinza de voltaje puede mantener el potencial de membrana depende en gran medida de la ganancia del sistema de retroalimentación. Cuanto mayor sea la ganancia, menor será la desviación del potencial de membrana respecto al potencial deseado.
Un Ejemplo de Experimento con Pinza de Voltaje
Imagina que quieres estudiar los canales de sodio y potasio activados por voltaje en un axón. El axón está en una solución que imita el entorno fisiológico. Su potencial de membrana en reposo es, digamos, -65 mV.
- Configuración inicial: Se insertan los dos electrodos (o se establecen las conexiones con electrodos de succión) en el axón.
- Medición del potencial de reposo: El electrodo de registro confirma que el Vm es -65 mV.
- Establecimiento del potencial de comando: El investigador decide fijar el potencial de membrana a 0 mV para activar los canales activados por voltaje.
- Aplicación de la pinza: El equipo detecta que el Vm (-65 mV) es diferente del potencial de comando (0 mV). Para llevar el Vm a 0 mV, el amplificador inyecta corriente positiva en la célula.
- Mantenimiento del voltaje: Una vez que el Vm alcanza 0 mV, el sistema de pinza de voltaje se activa para mantenerlo allí.
- Observación de las corrientes iónicas: A 0 mV (que está por encima del umbral), los canales de sodio activados por voltaje se abren rápidamente. Los iones sodio (Na+) fluyen hacia adentro de la célula, generando una corriente iónica entrante (positiva). Para contrarrestar esta entrada de carga positiva y mantener el Vm en 0 mV, el amplificador de la pinza inyecta una corriente de igual magnitud pero negativa (corriente de pinza saliente). Los investigadores miden esta corriente de pinza inyectada. Poco después, los canales de sodio se inactivan y los canales de potasio activados por voltaje se abren (aunque más lentamente). Los iones potasio (K+) fluyen hacia afuera de la célula, generando una corriente iónica saliente (positiva). Para contrarrestar esta salida de carga positiva y mantener el Vm en 0 mV, el amplificador de la pinza inyecta una corriente de igual magnitud pero positiva (corriente de pinza entrante). Nuevamente, los investigadores miden esta corriente de pinza inyectada.
Al registrar la corriente de pinza a lo largo del tiempo para diferentes potenciales de comando, los científicos pueden caracterizar la dinámica (velocidad de activación, inactivación) y la dependencia del voltaje de los diferentes tipos de canales iónicos presentes en la membrana. La corriente de pinza medida es un reflejo directo de la corriente iónica que atraviesa la membrana.
Tipos de Electrodos y sus Implicaciones
Históricamente, la pinza de voltaje intracelular utilizaba microelectrodos afilados de vidrio rellenos de sales. Sin embargo, trabajar con células pequeñas presentaba desafíos significativos con estos electrodos:
Los electrodos afilados tienen puntas muy pequeñas (<0.1 μm), lo que es necesario para penetrar células pequeñas sin dañarlas excesivamente. Sin embargo, esto resulta en resistencias eléctricas muy altas. Los electrodos de alta resistencia son inherentemente más ruidosos y tienen una respuesta dinámica más lenta. Esto limita la velocidad y la precisión con la que la pinza puede seguir cambios rápidos en la corriente iónica, lo que se traduce en un mayor ruido de fondo en los registros y una respuesta más lenta del sistema de pinza. Además, las puntas pequeñas son propensas a bloquearse al impalar la célula, lo que puede introducir artefactos y mediciones erróneas. Los electrodos de paso de corriente de alta resistencia a menudo no pueden entregar la densidad de corriente necesaria para cambiar rápidamente el potencial de membrana, incluso con amplificadores de alto voltaje, debido a problemas como el agotamiento iónico en la punta.
Una mejora significativa, especialmente para células de tamaño mediano a grande, fue el desarrollo de los electrodos de succión. Estos electrodos tienen aberturas de punta mucho más grandes (1-15 μm). En lugar de impalar la célula, se forma un sello de alta resistencia entre el borde de vidrio del electrodo y la membrana celular mediante una ligera succión. El acceso al interior de la célula se obtiene rompiendo la membrana bajo la punta. Debido a la gran apertura, el contenido iónico intracelular se equilibra rápidamente con la solución dentro del electrodo, que generalmente es una solución salina isotónica tamponada.
La pinza de voltaje con dos electrodos de succión ofrece varias ventajas sobre la pinza con microelectrodos afilados:
| Característica | Microelectrodos Afilados | Electrodos de Succión |
|---|---|---|
| Tamaño de la Punta | <0.1 μm | 1-15 μm |
| Resistencia del Electrodo | Alta | Baja |
| Ruido de Fondo | Alto | Bajo |
| Respuesta Dinámica | Lenta | Rápida |
| Estabilidad Mecánica | Menor | Mayor |
| Facilidad de Aplicación | Menor | Mayor |
| Riesgo de Bloqueo/Daño | Mayor | Menor (una vez formado el sello) |
| Acceso al Interior Celular | Penetración directa | Ruptura de membrana bajo el electrodo |
Los electrodos de succión son más mecánicamente estables y fáciles de aplicar. Su menor resistencia resulta en una pinza con mayor respuesta dinámica y menores niveles de ruido. Permiten el uso de amplificadores de salida de voltaje estándar, evitando las nonlinearidades asociadas con amplificadores de alto voltaje y electrodos de alta resistencia. La pinza de voltaje de dos electrodos de succión es una mejora considerable, aunque la pinza de parche de célula completa (whole-cell patch clamp), que utiliza un solo electrodo de succión para acceder al interior celular, es la técnica de elección para células muy pequeñas.
Consideraciones Técnicas Clave
Construir o configurar un sistema de pinza de voltaje efectivo implica abordar varios desafíos técnicos:
Registro de Voltaje
La velocidad con la que la pinza puede cambiar el potencial de membrana está limitada por el electrodo de registro de voltaje. La constante de tiempo eléctrica de este electrodo depende de su resistencia (Rve) y su capacitancia de entrada (Cin). Para mejorar el tiempo de respuesta, se desea minimizar Rve y Cin. Los electrodos de baja resistencia, como los de succión, son ventajosos en este sentido. Reducir Cin implica minimizar la capacitancia intrínseca del amplificador de entrada y la capacitancia distribuida del electrodo, el portaelectrodos y el cable. Esto se logra manteniendo corta la distancia entre la punta del electrodo y la entrada del amplificador de alta impedancia, a menudo montando el amplificador cerca del electrodo.
Paso de Corriente
El electrodo de paso de corriente (Rie) debe tener una resistencia baja en comparación con la resistencia de entrada de la célula (Rm) para que una mayor proporción del voltaje de salida del amplificador de pinza se aplique a través de la membrana. Una Rie baja mejora la fidelidad y la velocidad de la pinza. Sin embargo, una Rie demasiado baja puede desestabilizar el sistema, dependiendo de la capacitancia de membrana (Cm). La estabilidad de la pinza depende de la relación entre la constante de tiempo de la carga (célula + electrodo de paso de corriente) y la constante de tiempo del amplificador de pinza. Para obtener respuestas rápidas, se necesitan amplificadores de pinza de ancho de banda amplio y, a menudo, se requiere compensación de fase para mantener la estabilidad con ganancias adecuadas.
Resistencia en Serie
Cualquier resistencia entre el electrodo de voltaje y tierra que esté en serie con la resistencia de la membrana causa un error en la medición del voltaje. Esto incluye la resistencia de la solución del baño y el electrodo de tierra del baño. Estos errores son más significativos cuando la resistencia de la membrana (Rm) es baja y las corrientes iónicas son altas. Utilizar un electrodo de voltaje diferencial (uno dentro de la célula y otro en el baño cerca de la célula) ayuda a mitigar esto. Sin embargo, la morfología celular, como pliegues o extensiones largas (axones, dendritas), puede contribuir a la resistencia en serie ('acceso eléctrico' limitado a la membrana). Si la resistencia en serie (Rs) es significativa, puede ser necesario compensarla electrónicamente para obtener mediciones precisas, aunque una compensación excesiva puede causar inestabilidad.
Capacitancia de Acoplamiento entre Electrodos
La capacitancia entre los electrodos de registro de voltaje y de paso de corriente crea una vía de retroalimentación de baja impedancia para altas frecuencias que evita la membrana celular. Esta es una de las principales causas de inestabilidad de la pinza de voltaje y limita la ganancia máxima utilizable. Incluso valores pequeños de capacitancia de acoplamiento pueden ser problemáticos. Para minimizarla, es crucial colocar un escudo conectado a tierra entre los electrodos y mantener al mínimo la longitud de los electrodos sumergidos en la solución del baño.
Medición de Corriente
La corriente de pinza, que es la que medimos para inferir la corriente iónica, se mide típicamente utilizando un amplificador configurado como un convertidor de corriente a voltaje. Un método superior es el tipo de 'tierra virtual', donde un amplificador mantiene el baño a potencial de tierra y la corriente que fluye desde el electrodo de paso de corriente (o desde la célula) a través de una resistencia de retroalimentación genera un voltaje de salida que es proporcional a la corriente. Es importante compensar la capacitancia de acoplamiento entre el electrodo de paso de corriente y el electrodo de tierra del baño. También es necesario lidiar con las transitorias capacitivas que ocurren al cambiar el voltaje de comando (debido a la capacitancia de membrana) y, si es posible, con el ruido de fondo no iónico (por ejemplo, de la perfusión de la solución).
Pinza Espacial (Space Clamp)
La pinza espacial se refiere a la uniformidad del control de voltaje sobre toda la superficie de la membrana celular. En células con morfologías complejas, como neuronas con axones y dendritas largos y ramificados, el voltaje aplicado en el soma (donde generalmente se colocan los electrodos) puede no propagarse instantáneamente y uniformemente a lo largo de todas las extensiones. La corriente puede fugarse a lo largo de estas extensiones, haciendo que el voltaje decaiga lejos del punto de inyección de corriente. Si los canales iónicos de interés están presentes en estas regiones 'mal pinzadas', su actividad puede generar corrientes que no están bajo control de voltaje uniforme. Esto puede llevar a mediciones de corriente erróneas y a interpretaciones incorrectas de la cinética o el potencial de inversión de los canales. Un ejemplo clásico es la observación de respuestas regenerativas (potenciales de acción locales) en regiones del axón no pinzadas durante un paso de voltaje en el soma. Idealmente, la pinza espacial debería ser perfecta, lo que significa que el potencial de membrana es uniforme en toda la célula, pero esto es difícil de lograr en células grandes y complejas. Es crucial considerar los efectos de una pinza espacial imperfecta al interpretar los datos.
Preguntas Frecuentes
¿Cuál es la función principal de la pinza de voltaje?
Su función principal es controlar el potencial eléctrico a través de la membrana celular a un nivel fijo o definido por el experimentador, permitiendo la medición de las corrientes iónicas que fluyen a través de la membrana a ese voltaje.
¿Cómo mide la pinza de voltaje las corrientes iónicas?
No mide directamente la corriente iónica, sino la corriente eléctrica que el circuito de retroalimentación debe inyectar (la corriente de pinza) para mantener el potencial de membrana constante. Esta corriente de pinza es de igual magnitud y signo opuesto a la corriente iónica.
¿Por qué es importante la pinza de voltaje en neurociencia?
Permitió estudiar las propiedades de los canales iónicos activados por voltaje de forma aislada, revelando cómo contribuyen a la generación del potencial de acción y otras formas de excitabilidad eléctrica en las neuronas.
¿Qué ventajas tienen los electrodos de succión sobre los microelectrodos afilados en la pinza de voltaje?
Los electrodos de succión tienen menor resistencia, lo que resulta en menor ruido, mayor velocidad y respuesta dinámica del sistema de pinza. También son más estables mecánicamente y facilitan la aplicación.
¿Qué es la resistencia en serie y por qué es un problema?
Es cualquier resistencia entre el electrodo de voltaje y tierra que está en serie con la membrana. Causa un error en la medición del voltaje que puede ser significativo con corrientes altas y membranas de baja resistencia, afectando la precisión del control de voltaje.
¿Qué es la pinza espacial imperfecta?
Ocurre cuando el control de voltaje no es uniforme en toda la superficie de la membrana celular, especialmente en células con morfologías complejas. Esto puede llevar a mediciones de corriente erróneas de regiones de la célula que no están realmente al potencial de comando deseado.
Conclusión
La pinza de voltaje es una técnica fundamental que transformó la comprensión de la excitabilidad neuronal. Al permitir el control preciso del potencial de membrana y la medición de las corrientes iónicas resultantes, proporcionó la base para el estudio detallado de los canales iónicos, las moléculas que subyacen a toda la comunicación eléctrica en el sistema nervioso. A pesar de los desafíos técnicos como la resistencia en serie, la capacitancia y la pinza espacial, las variaciones y mejoras en la técnica, como el uso de electrodos de succión y la pinza de parche, continúan siendo herramientas esenciales en la electrofisiología moderna para investigar las propiedades de los canales iónicos y la farmacología asociada.
