En el estudio del cerebro, comprender cuándo y cómo se activan las neuronas es fundamental. Las neuronas se comunican mediante impulsos eléctricos llamados potenciales de acción o, más comúnmente, picos (spikes). Registrar estos picos y visualizarlos de forma efectiva es un desafío clave debido a la gran cantidad de datos temporales involucrados. Aquí es donde entran en juego herramientas gráficas especializadas, y una de las más informativas y ampliamente utilizadas en neurociencia es el raster plot.
Un raster plot, o diagrama de puntos temporal, es una representación gráfica que muestra la ocurrencia de eventos puntuales en relación con el tiempo. Su estructura es sencilla pero poderosa. Imagina un sistema de coordenadas cartesianas. Ambos ejes representan el tiempo, pero con resoluciones diferentes. Un eje podría representar intervalos de tiempo discretos o 'segmentos' de datos, como ensayos experimentales repetidos o días consecutivos. El otro eje representa el tiempo dentro de cada uno de esos intervalos, como el tiempo transcurrido desde el inicio de un ensayo o las horas dentro de un día.
Cada vez que ocurre un evento de interés, se marca un punto en el diagrama en la coordenada temporal correspondiente. Si el evento es la ocurrencia de un pico neuronal, se marca un punto en la fila que representa un ensayo particular y en la columna que representa el momento exacto en que ocurrió el pico dentro de ese ensayo. Esta disposición visual permite observar rápidamente la distribución de eventos a lo largo del tiempo y a través de múltiples repeticiones o segmentos.
¿Qué Muestra Específicamente un Raster Plot?
La belleza de un raster plot reside en su capacidad para condensar una gran cantidad de información temporal de eventos discretos en un formato visualmente intuitivo. Al observar un raster plot, podemos identificar varios aspectos clave:
- Patrones Temporales: ¿Los eventos tienden a ocurrir en momentos específicos dentro de un intervalo? ¿Hay ráfagas de actividad (bursts)? ¿La actividad es sostenida o transitoria?
- Consistencia de la Respuesta: Si cada fila representa un ensayo experimental, ¿la respuesta es similar en cada ensayo? ¿Hay mucha variabilidad entre las repeticiones?
- Latencia y Duración: Si el tiempo se mide desde un evento desencadenante (como un estímulo), podemos estimar cuánto tiempo tarda en aparecer la respuesta (latencia) y cuánto dura.
- Actividad Recurrente: Si un eje son días y el otro horas, se pueden ver patrones que se repiten a lo largo del día o la semana.
- Máximos y Mínimos Locales/Globales: Áreas con una alta densidad de puntos indican periodos de alta actividad o concentración de eventos.
En versiones 2D, la presencia del evento se suele codificar simplemente con un punto o una pequeña marca. En algunas variantes, se puede usar intensidad o color para representar alguna otra propiedad asociada al evento, aunque esto es menos común en los raster plots de picos neuronales estándar. Existe una variante 3D donde la "altura" podría codificar algún valor, pero los diagramas de puntos 2D son, con mucho, los más prevalentes para visualizar eventos puntuales como los picos neuronales.
El Raster Plot en Neurociencia: Picos Neuronales

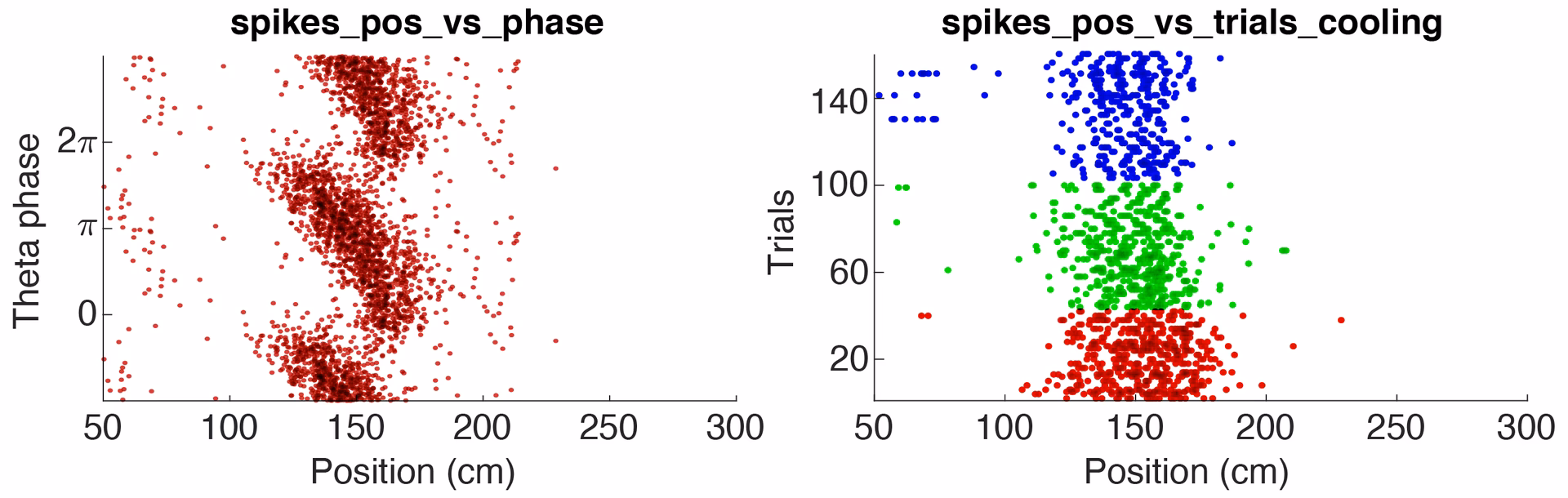

La aplicación más extendida y significativa de los raster plots es en neurofisiología, específicamente para visualizar los picos neuronales. Un raster plot de picos neuronales típicamente representa la actividad eléctrica registrada de una o varias neuronas a lo largo del tiempo, a menudo en respuesta a un estímulo o durante la ejecución de una tarea.
En este contexto, cada fila del raster plot generalmente corresponde a un ensayo experimental individual o a un periodo de registro de una neurona específica, y el eje horizontal representa el tiempo. Cada punto en la gráfica indica el momento exacto en que la neurona generó un potencial de acción (un pico) durante ese ensayo o periodo de registro.
Por ejemplo, si se registra la actividad de una neurona mientras se presentan 20 veces un sonido, el raster plot tendría 20 filas. La primera fila mostraría los picos de la neurona durante la primera presentación del sonido, la segunda fila durante la segunda presentación, y así sucesivamente. El eje horizontal de tiempo podría estar sincronizado con el inicio del sonido (tiempo 0).
Interpretando un Raster Plot de Picos
Observar este tipo de raster plot permite al neurocientífico:
- Ver si la neurona responde al sonido y, en caso afirmativo, con qué fiabilidad (¿responde en todos los ensayos?).
- Determinar la latencia de la respuesta (¿cuánto tiempo después del sonido aparece el primer pico?).
- Evaluar la duración de la respuesta (¿cuánto tiempo después del inicio de la respuesta sigue activa la neurona?).
- Identificar patrones de disparo específicos, como ráfagas de alta frecuencia (varios picos muy juntos) o disparos rítmicos.
- Comparar la actividad neuronal a través de diferentes condiciones experimentales (por ejemplo, ¿la neurona responde de manera diferente a sonidos de distinta frecuencia?).
Si el raster plot muestra la actividad de varias neuronas simultáneamente (cada fila representa una neurona diferente o un grupo de neuronas), también se puede empezar a inferir la coordinación o sincronía entre ellas. ¿Disparan varias neuronas al mismo tiempo en respuesta al estímulo? Esta visualización es un primer paso crucial para entender cómo las poblaciones neuronales codifican información.
Raster Plot vs. PSTH: Herramientas Complementarias

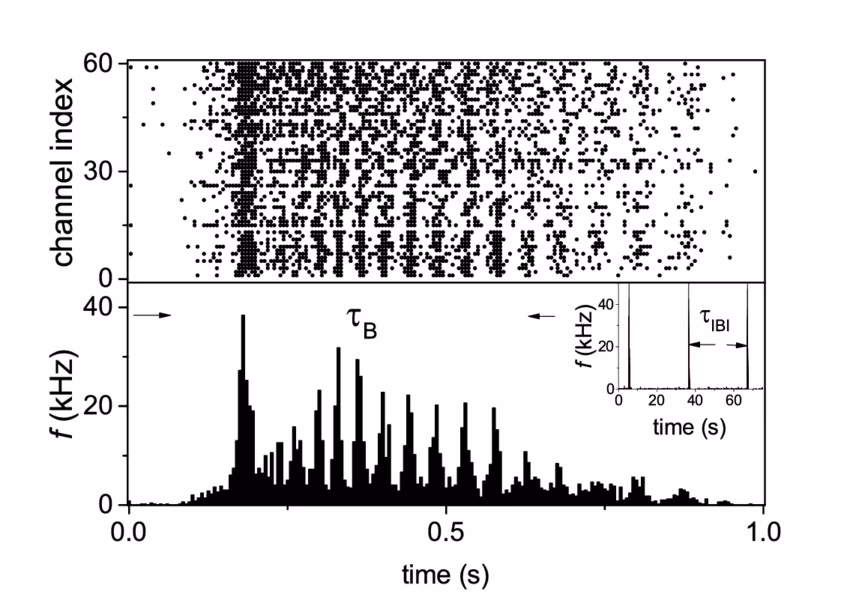

A menudo, los raster plots se presentan junto con histogramas de tiempo peri-estímulo (PSTH por sus siglas en inglés, Peristimulus Time Histogram). Es crucial entender la diferencia y por qué ambas visualizaciones son valiosas.
Como hemos visto, el raster plot muestra la ocurrencia de picos en *cada ensayo individual*. Esto preserva la información sobre la variabilidad ensayo a ensayo y permite ver si una respuesta es consistente o muy variable.
El PSTH, por otro lado, es una representación *promediada* de la actividad. Se crea dividiendo el eje de tiempo en pequeños "bins" (intervalos de tiempo) y contando cuántos picos caen en cada bin a través de *todos* los ensayos. Luego, este conteo se divide por el número de ensayos y el tamaño del bin para obtener una tasa de disparo promedio en cada intervalo de tiempo.
La principal diferencia es que el raster plot muestra la dinámica *individual* de cada repetición, mientras que el PSTH muestra la dinámica *promedio* de la respuesta. El PSTH suaviza la variabilidad individual y resalta el patrón de disparo general de la neurona en respuesta al estímulo. Si una neurona responde consistentemente con un pico 50 ms después de un estímulo, el raster plot mostrará un punto alrededor de 50 ms en casi todas las filas, y el PSTH mostrará un pico prominente en el bin centrado alrededor de 50 ms.
| Característica | Raster Plot | PSTH (Histograma de Tiempo Peri-Estímulo) |
|---|---|---|
| Qué muestra | Ocurrencia de eventos (picos) en cada ensayo/repetición individual. | Tasa de disparo promedio de la neurona a lo largo del tiempo, agregada a través de múltiples ensayos. |
| Información clave | Variabilidad ensayo a ensayo, latencia, duración, patrones individuales, ensayos atípicos. | Patrón de respuesta promedio, picos de actividad promedio, latencia promedio, duración promedio. |
| Nivel de detalle | Detalle de cada evento individual en cada ensayo. | Resumen estadístico de la actividad a lo largo del tiempo. |
| Cómo se construye | Se marca un punto por cada evento en su tiempo y fila correspondientes. | Se cuentan los eventos en intervalos de tiempo ('bins') a través de todos los ensayos y se grafica la frecuencia. |
| Uso principal | Visualizar la fiabilidad y variabilidad de la respuesta, identificar patrones finos. | Obtener una medida suave y representativa de la respuesta neuronal promedio. |
Ambas herramientas son complementarias. Un raster plot puede mostrar una respuesta muy variable que un PSTH suavizaría, haciendo que la respuesta promedio parezca débil. Inversamente, un PSTH puede resaltar un patrón de disparo general que no es inmediatamente obvio al mirar solo las filas individuales de un raster plot.
Más Allá de las Neuronas: Aplicaciones Generales
Aunque su uso en neurociencia es emblemático, el concepto de raster plot es aplicable a cualquier conjunto de datos que consista en eventos puntuales que ocurren a lo largo del tiempo, especialmente si estos eventos se registran en múltiples 'instancias' o 'segmentos' de tiempo.
El ejemplo de la temperatura en Augsburgo mencionado en la información inicial ilustra esta idea. En ese caso, los 'eventos' no son picos binarios, sino mediciones de temperatura tomadas a intervalos fijos. Sin embargo, la visualización sigue el mismo principio: un eje representa los días del año (los 'segmentos'), y el otro eje representa el tiempo dentro de cada día (las horas). En lugar de puntos, se usa color o intensidad para representar el valor de la temperatura en cada momento. Aunque no son eventos puntuales binarios, la estructura temporal subyacente y la visualización de patrones recurrentes son análogas.
Este tipo de diagrama, a veces llamado "carpet plot" (diagrama de alfombra) cuando se usan colores o intensidad, es útil para visualizar patrones en grandes conjuntos de datos temporales, como datos meteorológicos, patrones de tráfico, uso de recursos informáticos, o cualquier fenómeno que se repita cíclicamente y cuyos datos se registren continuamente.
Preguntas Frecuentes sobre Raster Plots
¿Cuál es la principal diferencia entre un raster plot y un PSTH?
La diferencia clave es que un raster plot muestra la actividad individual de cada ensayo o repetición, preservando la variabilidad. Un PSTH muestra la actividad promedio a lo largo del tiempo, agregando datos de todos los ensayos para obtener un resumen suave del patrón de respuesta típico.
¿Puede un raster plot mostrar la actividad de múltiples neuronas?
Sí, un raster plot puede modificarse para mostrar la actividad de varias neuronas. En lugar de que cada fila represente un ensayo para una sola neurona, cada fila podría representar una neurona diferente, mostrando sus patrones de disparo simultáneamente a lo largo del tiempo en un solo ensayo o condición.
¿Son los raster plots solo para datos de picos neuronales?
Aunque son muy conocidos en neurociencia por visualizar picos, el concepto subyacente es aplicable a cualquier conjunto de datos de eventos puntuales a lo largo del tiempo, especialmente si los datos están estructurados en repeticiones o segmentos temporales.
¿Qué significa una alta densidad de puntos en un raster plot?
Una alta densidad de puntos en una región particular de un raster plot indica que la neurona (o el evento) está disparando con alta frecuencia o que los eventos están ocurriendo de manera muy consistente en ese momento a través de múltiples ensayos.
¿Por qué es importante ver la variabilidad individual que muestra un raster plot?
La variabilidad ensayo a ensayo no es solo 'ruido'; a menudo contiene información importante sobre cómo el sistema neural procesa la información. Ver esta variabilidad ayuda a entender la fiabilidad de la respuesta, la presencia de estados internos variables, o la influencia de factores externos no controlados.
Conclusión
El raster plot es una herramienta de visualización fundamental en neurociencia y más allá. Su formato simple pero efectivo permite a los investigadores observar patrones temporales, evaluar la consistencia de las respuestas y obtener información detallada sobre la ocurrencia de eventos puntuales a lo largo del tiempo y a través de múltiples instancias. Particularmente en el estudio de la actividad neuronal, los raster plots de picos neuronales son indispensables para comprender cómo las neuronas codifican información mediante el momento preciso de sus disparos. Complementado por herramientas como el PSTH, el raster plot proporciona una ventana crucial a la dinámica de los sistemas que operan en escalas de tiempo finas.
